Создание слухового окна с выступом, функция Кровля

Чертить слуховое окно с выступом

• Начертите в документе плоскость крыши, включая плоскость слухового окна.

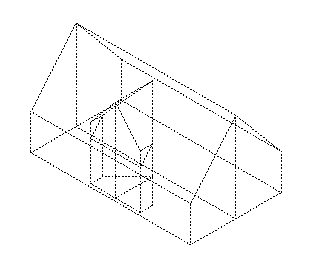

  Рис.: Плоскость крыши с плоскостью слухового окна

• Рекомендуется предварительно начертить на виде в плане полный вид в плане кровли слухового окна, включая выступ, во вспомогательных линиях.

Так Вы чертите слуховое окно с выступом, используя Кровля

1. Щелкните Кровля (Вызов).


   Вызовите функцию Кровля одним из следующих способов

   • Панель меню: Создание Архитектура Общее: Крыши, плоскости, разрезы.

   • Панель: Функции область Создание в модуле:

   Общее: Крыши, плоскости, разрезы

   • Конфигурация: Архитектура развертка Крыши и плоскости
2. Щелкните Свойства и установите параметры кровли следующим образом:
   • Определите форму свеса


   • Введите Толщина кровли и, при необходимости, значение для Высота над плоскостью крыши.
   • Щелкните Слуховое окно (справа) в области Тип ввода, так как кровля должна быть помещена только над плоскостью слухового окна.


3. Щелкните OK для подтверждения.
4. Введите контур слухового окна с помощью Ввода ломаной. Щелкните по точкам в исходном проекте на виде в плане.

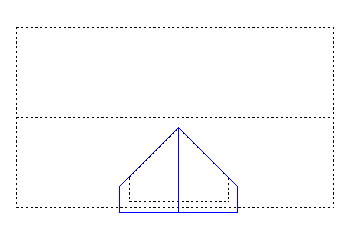

   Рис.: Выступ слухового окна в 2D и в цвете вспомогательных линий предварительно начерчен.

   Совет: Для ввода выступа введите соответствующее значение у первой точки. Можно менять его перед каждым вводом точки.

5. Нажмите ESC, чтобы выйти из функции.

   Кровля создается и настраивается к плоскостям слухового окна.

   Результат выглядит следующим образом:

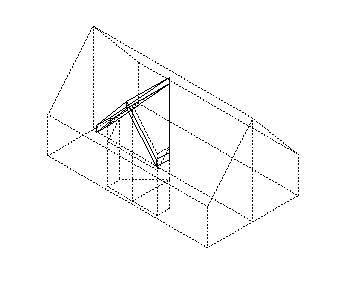

   Рис.: Каркасная модель выступа слухового окна
