Параллелепипед (произвольно располагаемый)

Функция Параллелепипед

Чтобы создать параллелепипед, произвольно расположенный в пространстве

1. Щелкните Параллелепипед (Вызов).


   Вызовите функцию Параллелепипед одним из следующих способов

   • Панель меню: Создание Дополнительные модули 3D моделирование

   • Панель: Функции область Создание в модуле:

   3D Моделирование

   • Конфигурация: Дизайн развертка 3D-основные элементы
2. В Опциях ввода щелкните Произвольный ввод в 3D.
3. Задайте первый угол параллелепипеда.
4. Задайте длину первой грани параллелепипеда:
   • Щелкните по существующей точке в виде или проекции.
   • Введите длину первой грани в диалоговую строку и задайте направление через ввод Точки направления.


     Программе необходимо задать направляющую точку, когда позиция элемента в 3D пространстве не была задана однозначно.

     Чтобы ввести направляющие точки, выполните следующие действия:

     • Щелкните изометрический вид или вертикальную проекцию, чтобы ввести направление над или под элементом.
     • Щелкните мышью по имеющейся точке в окне вида или окне изометрии. Направление задается на основании Y- и/или Z-координаты.
     • При щелчке по точке в виде местности, Z координата не используется.
       Используйте инструмент Сумма и Дельта-точка для введения координаты Z для этой точки.
5. Задайте длину второй грани параллелепипеда:
   • В 3D виде щелкните по точке, которая должна находиться на параллельной грани параллелепипеда.
   • Введите длину второй грани в диалоговую строку и задайте направление через ввод Точки направления.
6. Задайте высоту параллелепипеда:
   • Щелкните по существующей точке в 3D виде.
   • Введите высоту в диалоговом окне:
     Положительное значение указывает на направление к пользователю, отрицательное значение указывает на противоположное направление. (Пример)
     Способ интерпретации направления зависит от проекции окна, которое является активным при дизайне параллелепипеда.
     Если система не может четко определить высоту, она подскажет Вам ввести направляющую точку.

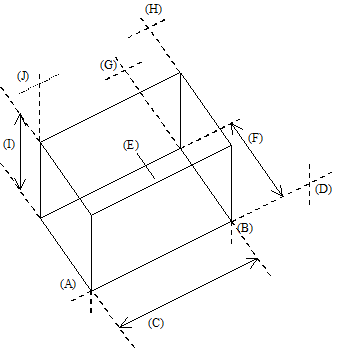

     (A) Угол
     (B) 1-я грань, угол
     (C) 1-я грань, длина
     (D) Направляющая точка
     (E) Точка на параллельной грани
     (F) Длина 2-й грани
     (G) Направляющая точка
     (H) Точка на параллельной поверхности параллелепипеда
     (I) Высота
     (J) Направляющая точка (при необходимости)
