Параллелепипед (параллельный координатным плоскостям)

Функция Параллелепипед

Чтобы создать параллелепипед параллельно координатным плоскостям

1. Щелкните Параллелепипед (Вызов).


   Вызовите функцию Параллелепипед одним из следующих способов

   • Панель меню: Создание Дополнительные модули 3D моделирование

   • Панель: Функции область Создание в модуле:

   3D Моделирование

   • Конфигурация: Дизайн развертка 3D-основные элементы
2. В Опциях ввода выберите один из следующих инструментов, чтобы начертить основание параллелепипеда (прямоугольная поверхность):
   • Прямоугольник по его диагонали: Задайте размер основания параллелепипеда на основании диагонально противоположных точек.
     Также можно ввести значения длины и ширины основания параллелепипеда с клавиатуры.
   • Прямоугольник по его линии основания: Задайте базовую линию и ширину основания параллелепипеда.
     После ввода конечных точек линии основания, Вы также можете ввести значение ширины основания параллелепипеда с клавиатуры.
   • Прямоугольник по его средней линии: Задайте центральную линию и половину ширины основания параллелепипеда.
     После ввода конечных точек средней линии, Вы также можете задать значение половинной ширины основания параллелепипеда с клавиатуры.
   • Прямоугольник по его центру: Задайте центр и угол основания параллелепипеда.
     После ввода центра, Вы также можете ввести значения длины и ширины основания параллелепипеда с клавиатуры.
3. Чтобы задать высоту параллелепипеда, сделайте следующее:
   • Введите значение с клавиатуры. При вводе положительного значения, цилиндр создается в положительном направлении Z (по направлению вверх); при вводе отрицательного значения, цилиндр создается в отрицательном направлении Z (по направлению вниз).
   • Щелкните по точке в 3D виде.

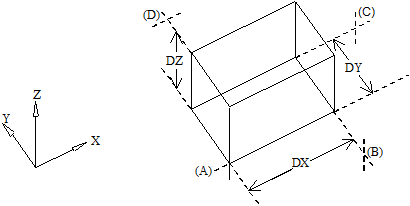

     (A) Угол
     (B) Точка в направлении X
     (C) Точка в направлении Y
     (D) Точка в направлении Z

     Указание: Если первая точка основания параллелепипеда расположена в рабочей области, она создается посредством использования локальных осей рабочей плоскости.
