Опорные точки Сплайна или Ломаных Удалить или Переместить

Функция Ломаная + Ломаная

Сплайны и ломаные являются связанными элементами, чьи составные части не могут быть активированы по отдельности. Поэтому контрольные точки или углы не просто удаляются, они перемещаются на одну из близлежащих точек.

Чтобы удалить контрольные точки сплайнов и ломаных

  1. Щелкните на Сплайн или Ломаная.

    Или

    Щелкните по сплайну или ломаной правой кнопкой мыши, затем в контекстном меню щелкните Свойства.

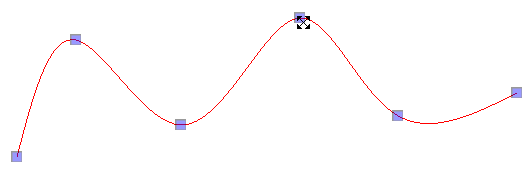

    Активируется Сплайн или Ломаная; контрольные точки и углы отмечаются маркерами.

    Совет: Для сплайнов можно использовать Моделировать сплайн, а для ломаных Изменить точки.

  2. Поместите перекрестие курсора рядом с точкой, которую нужно удалить, пока курсор не изменит форму на . Затем щелкните по точке.

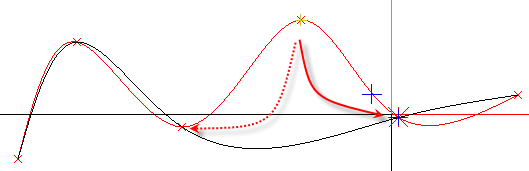

  3. Перетащите точку на одну из расположенных в непосредственной близости контрольных точек или углов. Как только точка будет захвачена, щелкните по ней. Обратите внимание на Подсказки курсора, отображенные рядом с перекрестьем.

    Контрольные точки или углы удалены; Сплайн или Ломаная чертятся заново.
