Растровая и векторная графика - определение терминов и различия

Модули Раскрашивание и Тень, с одной стороны, и Анимация, с другой стороны, предназначены для обработки двух основных различных типов данных, векторов и пикселов. На первый взгляд результат выглядит одинаково, однако между этими двумя формами обработки информации существуют значительные различия.

Термины: Векторные данные

Системы автоматизированного проектирования (САПР) предназначенные для создания точных чертежей, работают с данными САПР, являющимися геометрически ориентированными. Элементы чертежа в Allplan хранятся в памяти в векторном виде, что позволяет точно описать эти элементы и однозначно идентифицировать их на чертеже.

Например, прямая линия определяется по ее начальной точке, конечной точке и направлению; окружность состоит из центральной точки, радиуса и угла дуги. Сложные геометрические элементы, например сплайны, приближенно описываются математическими формулами.

Для создания чертежа в САПР все геометрические значения вводятся в компьютер с клавиатуры или посредством мыши. Эти значения являются точными и основываются на заданной системе координат.

Векторные данные "интеллектуальны". Когда Вы масштабируете векторы или увеличиваете их фрагменты, сами векторы все еще остаются математически точными. Изображение изменится в точном соответствии с изменением масштаба или размера, нисколько не исказится и не потеряет своего качества, даже если векторы распечатываются в чертежах большого формата.

Термины: Растровые изображения

Растровые изображения состоят из определенного числа элементов изображения (далее - термин "пиксел"). Для каждого пиксела внутри точечной сетки хранится информация о расположении и цвете.

Вместе пикселы образуют изображение, чем-то схожее с фотографией в газете (также являющейся определенным набором точек). Чем ближе Вы находитесь к изображению, тем более очевидными становятся отдельные точки. Чем тоньше точечная сетка, тем лучше разрешение.

При визуализации изображения в модуле Анимация, нет возможности увеличить его без потери качества изображения. Это происходит потому, что сами пикселы увеличиваются, таким образом это приводит к ухудшению качества изображения - и небольшие изображения нельзя произвольно увеличить, при определенном размере на рисунке видна зернистость (отдельные точки). Изображение становится крупнозернистым, наклонные линии выстраиваются лесенкой, и даже легкие переходы от одного цвета к другому становятся очень контрастными.

В модуле Анимация Вы можете визуализировать растровые изображения различного разрешения. Чем выше разрешение растрового изображения, тем выше его качество при больших форматах. Однако количество данных с ростом разрешения также значительно увеличивается, и в результате расчет занимает больше времени. При визуализации растрового изображения учитывайте формат будущей печати и устанавливайте соответствующее разрешение.

Векторные данные и растровые изображения в Allplan

Элементы, которые Вы создаете в Allplan, сохраняются обычно как векторные данные; исключением являются растровые изображения, создаваемые в модуле Анимация.

В указанных ниже модулях создаются следующие типы данных:

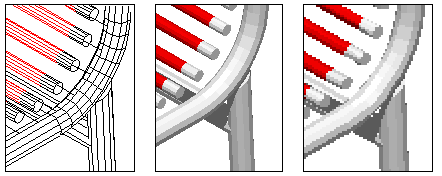

С помощью модулей Тень и Раскрашивание создаются векторные данные, которые могут увеличиваться, уменьшаться или масштабироваться без потерь.
В модуле Анимация создаются и редактируются растровые данные.
Модуль Сканизображение является специальным: Здесь отсканированные данные, которые всегда состоят из пикселов, могут редактироваться вместе с векторными данными (= гибридный тип обработки данных). Это означает, что Вы можете растровые данные сканизображения масштабировать, перемещать и т.д., как векторные данные. Растровые данные сканизображения ведут себя как векторные данные, но все-таки при очень больших увеличениях можно отчетливо увидеть отдельные пикселы и ступенчатую структуру.
