Край ступени через точку линии подъема

Лестницы, параметры для линии подъема лестницы и геометрии

С помощью функции Край ступени через точку линии подъема можно просто и быстро разместить ступени вдоль линии подъема, например, если необходимо сконструировать вид лестницы в плане, импортированный из DXF или DWG, или выполнить предварительный чертеж в 2D трехмерной лестницы в Allplan.

Allplan создает каждую ступень (в соответствии с кодами) вдоль линии подъема, используя постоянное значение проступи. Соответственно, расположение краев ступеней может отличаться от 2D чертежа или контура, который Вы импортировали.

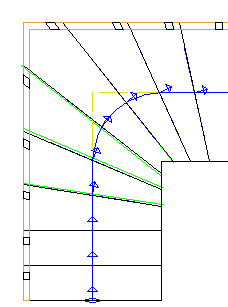

Пример: зеленый = предварительный чертеж

Щелкните КстТчкЛпд. Какой край ступени Выберите край ступени, который нужно отрегулировать. Щелкните по точке на линии подъема Далее, введите точку, через которую должен проходить край ступени.

В заключение создается ступень таким образом, что она проходит через точку, по которой вы произвели щелчок.

Указание: Allplan внутренне создает ступень, используя фиксированное значение для ширины (подобно опции Площадка+). Выбранная точка не является геометрической фиксированной точкой, а служит для расчета ширины ступени.
Когда бы Вы ни вносили дальнейшие изменения, край ступени может перемещаться соответствующим образом (например, если Вы изменяете ширину предыдущей ступени).
Чтобы предотвратить распределение оставшейся длины пролета по другим ступеням (ср. Площадка+), ширина следующей ступени также блокируется и, соответственно, следующие ступени остаются неизменяемыми.

Совет: Ступень может снова стать доступной в любое время с помощью Площадка + -> Расф. .
