Параметры Ниша, углубление, щель, проем в стене

Функция Ниша, углубление, паз, проем

Тип

Здесь можно выбрать, вставляются ли в стену ниша или щель, углубление или проем, ограниченные многоугольником.

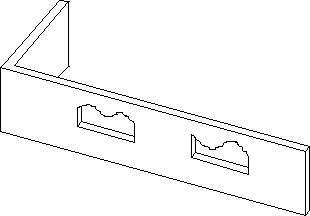

Сравнение ниша - углубление - многоугольное углубление

(1) Ниша
(2) Углубление
(3) Многоугольная ниша
(4) Многоугольное углубление
Рис.: Различия между нишей/углублением и многоугольной нишей/углублением

Указание: В противоположность нишам, стороны углублений, при составлении смет, игнорируются.

Форма контура

Здесь выбирается форма проема в виде.

Указание: Перед тем, как Вы сможете выделить тип Произвольный проем из каталога символов, Вам необходимо создать контур проема (вертикальная проекция) в модуле Черчение и сохранить его как символ. Высота или длина и ширина проема получаются из максимальной высоты/длины и ширины символа и при вводе не могут быть изменены.

Указание: Высота произвольного проема из каталога символов в направлении z определяется через Высота ВК или Высота НК так как высота проема не может быть изменена. Ширина проема определяется шириной символа.

Параметры

Ширина (для ниши стены, прорези, углубления, проема)

Этот параметр может быть задан для ниш и углублений.

Глубина (для ниши стены, прорези, углубления, проема)

Этот параметр может быть задан для ниш и углублений.

Если должен быть создан проем в стене, то глубина должна соответствовать, по крайней мере, толщине стены.

Высота до НК

Задайте высоту нижнего края ниши/углубления.

Высота (для ниши стены, прорези, углубления, проема)

Этот параметр может быть задан для ниш и углублений.

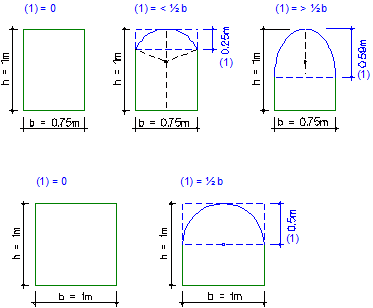

Высота прогиба вверху

Эта настройка доступна только с округлыми и многоугольными проемами.

Введите нужное значение.

(1) Стр. прогиба
Рис.: Примеры стрелы прогиба вверху

Высота до прогиба или

Эта настройка представляет расстояние между верхней частью подоконника и началом прогиба.

Выбор геометрии

Когда Вы выбираете тип Произвольный проем из каталога символов, Вы можете использовать для того, чтобы выбрать сохраненный контур вида проема.

Форма проема отображается с ее максимальной высотой и шириной в области Отображение.

Параметры отображаются графически в области Отображение.

Привязка по высоте

Щелкните Высота для того, чтобы задать высоту проема. Высота может быть задана как абсолютное значение, относительно стандартной плоскости, относительно пользовательской пары плоскостей или с привязкой к уже существующему элементу.

Относительно ВК, НК

Здесь с помощью символов отображается привязка высоты верхнего и нижнего края. Для того, чтобы изменить высоту, щелкните Высота....

Параметр видимости

Здесь для щелей, углублений и проемов в стене можно установить, должны ли они отображаться в разрезе и в 3D проекции.

Открыть/сохранить файл Избранного

Если Вы хотите сохранить нишу, углубление, щель или проем как файл Избранного, щелкните .
Чтобы открыть уже сохраненный файл Избранного, щелкните .

Отображение в плане

Здесь для ниш или щелей, углублений или проемов в стене можно установить, как они должны отображаться в плане.

Элемент библиотеки

Если Вы хотите вставить в проем уже определенный макрос, то щелкните по и выберите желаемый макрос в панели Библиотека.
