Seleziona fra sezione verticale, orizzontale da sopra oppure da sotto (per vista sottotetto).

Qui si definisce se la linea di sezione deve essere disegnata come costruzione ausiliaria e quindi non essere stampata.
Il nome della sezione viene sempre inserito.

Imposta se la linea di sezione deve essere rappresentata come linea continua oppure come linea interrotta e definisce la lunghezza del tratto.

Definisce il simbolo di direzione della sezione. È possibile selezionare il tipo di rappresentazione del simbolo e le sue dimensioni (immettendo 0, la dimensione viene assegnata automaticamente).

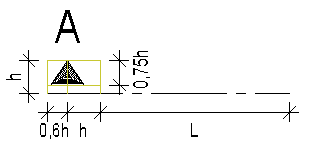

Il simbolo di direzione viene creato all'interno del Min-Max-Box, la sua altezza corrispponde alla misura immessa e la sua larghezza è 1,6 volte l'altezza. Immettendo una dimensione pari a 0, viene utilizzata l'altezza Min-Max-Box del testo dell'etichetta.

L'altezza reale del simbolo è 3/4 dell'altezza Min-Max-Box. La distanza della punta del simbolo dallo spigolo interno del Min-Max-Box è uguale all'altezza.

L = Lunghezza tratto linea

Avvertenza: la lunghezza del tratto di linea va dal punto di collegamento del Min-Max-Box al simbolo di direzione.

Definisce i parametri del testo (tipo di carattere, dimensioni, ecc.) e la descrizione da applicare alla sezione. La descrizione della sezione viene posizionata nell'angolo della linea di sezione.

rileva i parametri da un testo qualsiasi.

Questa opzione consente di rappresentare la posizione e la profondità del corpo sezione.

Il corpo sezione viene mostrato a video in tutte le proiezioni ma, tuttavia, non viene stampato. L'anteprima grafica nella finestra dialogo cambia in modo corrispondente.
