Parallelepipedo parallelo agli assi

Funzione Parallelepipedo

Creare un parallelepipedo parallelo agli assi

1. Fare clic su Parallelepipedo (Vedi).


   Richiamare Parallelepipedo in uno dei seguenti modi

   • Barra menu: Crea Avanzato Modellatore 3D

   • Palette: Funzioni campo Crea nel modulo:

   Modellatore 3D

   • Configurazione: Presentazione flyout Elementi base 3D
2. Nelle opzioni d'immissione selezionare uno dei seguenti ausili per disegnare il parallelepipedo (superficie rettangolare):
   • Immetti diagonale: definire le dimensioni della superficie di base del parallelepipedo immettendo i due punti che identificano la diagonale.
     Opzionalmente è possibile immettere da tastiera la lunghezza e la larghezza della superficie di base del parallelepipedo.
   • Immetti partendo dalla linea di base: definire una linea di base e la larghezza della superficie di base del parallelepipedo.
     Opzionalmente, dopo aver definito i punti della linea di base , il valore della larghezza della superficie di base del parallelepipedo può essere immesso da tastiera.
   • Immetti partendo dalla linea centrale: definire la mediana e la larghezza della superficie di base del parallelepipedo.
     Opzionalmente, dopo aver definito i punti della linea di base , il valore della semilarghezza della superficie di base del parallelepipedo può essere immesso da tastiera.
   • Immetti partendo dal punto centrale: definire il centro e un vertice della superficie di base del parallelepipedo.
     Opzionalmente, dopo aver definito il centro, il valore della lunghezza e della larghezza della superficie di base del parallelepipedo può essere immesso da tastiera.
3. Per determinare l'altezza del parallelepipedo procedere come segue:
   • Immettere un valore da tastiera. Un valore positivo indica una direzione Z positiva (sviluppo verso l'alto), una distanza negativa indica una direzione Z negativa (sviluppo verso il basso).
   • Fare clic su un punto in una vista oppure in una proiezione.

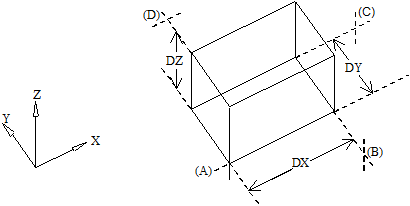

     (A) Vertice
     (B) Punto in direzione X
     (C) Punto in direzione Y
     (D) Punto in direzione Z

     Avvertenza: posizionando il primo punto del parallelepipedo in un piano di lavoro, la superficie viene creata rispetto agli assi locali di questo piano.
