Importazione dei tracciati

Funzione Componente ponti/gallerie

L'importazione del tracciato può avvenire con determinati tipi di file solo tramite il caricamento di file esterni. I file da importare possono essere generati con Allplan o con altri programmi. È possibile utilizzare anche file ASCII creati manualmente. Per una corretta importazione dei dati è importante che ci sia una corretta descrizione dei valori nei file. Soprattutto con i file *.reb, spesso sono presenti spazi fra i valori delle due ultime colonne.

Di seguito si trovano alcuni esempi di come deve essere il file di importazione per ogni tipo di file:

• Esempio per un file reb.


  Esempio per un file di importazione reb

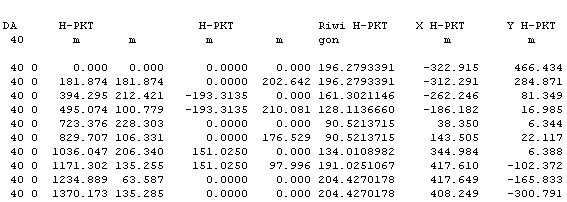

• Esempio per un file re1.


  Esempio per un file di importazione re1

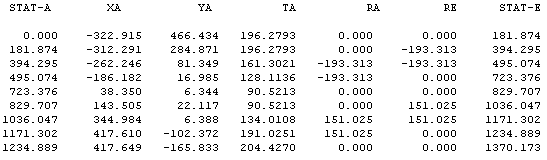

• Esempio per un file re2.


  Esempio per un file di importazione re2



• Esempio per un file lpr.


  Esempio per un file di importazione lpr



Avvertenza: nel file reb, re1 e re2, che descrivono il tracciato in pianta, si tratta sempre dello stesso tracciato.
Il file lpr descrive il profilo tracciato. Nella prima colonna ci sono gli stazionamenti, nella seconda le relative quote.

Importare un tracciato

1. Fare clic su Importa tracciato nella barra strumenti Tracciato o nel menu File.
2. Selezionare il nome del file di un tracciato, creato e salvato ad es. nel modulo Mappe di Allplan, e definire il tipo di file adatto.

   Avvertenza: filtrare la selezione dei file selezionando prima il tipo di file.

3. Attivare l'opzione Crea automaticamente punti stazione e immettere la Distanza punti stazione se non ci sono ancora stazionamenti.

   Avvertenza: all'inizio e alla fine del tracciato e nei punti di passaggio del clotoide - retta, clotoide – arco di cerchio e retta – arco di cerchio vengono sempre creati automaticamente dei punti stazione.

4. Immettere la posizione dove inserire il tracciato e la sua descrizione.

   Avvertenza: con determinate premesse è anche possibile importare a posteriori un profilo tracciato attivando l'opzione Importa profilo tracciato nel tracciato corrente.



   Per poter selezionare l'opzione Importa sezione profilo tracciato nel tracciato corrente devono esserci le seguenti premesse:

   • Richiamando la funzione Importa tracciato deve essere selezionato il punto stazionamento di un tracciato esistente o personalizzato.
   • La traccia già presente deve essere importata con le singole sezioni del tracciato.

   Dopo aver attivato l'opzione Importa sezione profilo tracciato nel tracciato corrente è possibile immettere solo il nome del file per la sezione del profilo del tracciato. Selezionare il nome del file della sezione di un profilo longitudinale creato e salvato ad es. nel modulo Modello digitale terreno di Allplan.

   Avvertenza: se il profilo tracciato non si adatta a quello in pianta, il profilo viene adattato.

5. Attivare eventualmente l'opzione Importa sezione profilo tracciato e selezionare il nome file di una sezione profilo longitudinale creato e salvato ad es. nel modulo Modello digitale terreno di Allplan.

   Avvertenza: se il profilo tracciato non si adatta a quello in pianta, il profilo viene adattato.

6. Confermare la finestra di dialogo con OK.

   Viene mostrato quante sezioni tracciato sono state importate.
