Cosa sono gli SmartParts?

Uno SmartPart è un oggetto Allplan parametrico con delle logiche di gestione proprie e indipendenti dal sistema CAD.

Grazie a un linguaggio di programmazione parametrico è possibile creare oggetti con geometrie di base complesse, indipendenti e intelligenti. Queste sono molto dettagliate e si riferiscono a tutte le risorse Allplan disponibili (riga, penna, colore, layer, ecc.). Tutte le possibilità di modellazione come la fusione, la differenziazione e l'intersezione sono disponibili solo se precedentemente definite nell'oggetto. In base al tipo di script utilizzato è possibile realizzare oggetti con informazioni 2D e 3D.

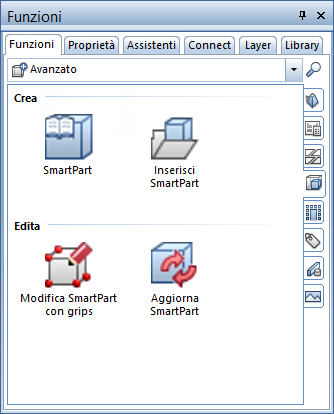

Gli oggetti SmartPart e le loro funzionalità sono integrate nella palette funzioni standard di Allplan. Il modulo SmartParts si trova nell'ambito Avanzato. Nel campo Crea si trovano le funzioni SmartPart (per aprire le librerie SmartParts nella palette Library) e Inserisci SmartPart (per aprire uno SmartPart mediante la selezione di un file). Nel campo Edita (oppure nel menu contestuale dello SmartPart) si trovano le possibilità di modifica corrispondenti.

Nella libreria SmartParts oppure nella selezione dei file sono anche disponibili solidi / superfici a forma libera ed elementi geometrici di base (cilindro, parallelepipedo, sfera, prismoide ed ellissoide).
