Modifica SmartPart con grips

Modulo SmartParts

Modifica SmartPart con grips cambia in modo intuitivo i parametri di uno SmartPart con i grips. È anche possibile immettere valori esatti da tastiera.

Cambiare uno SmartPart con i grips

  1. Fare clic su Modifica SmartPart con grips (Vedi).
  2. Fare clic sullo SmartPart a si desidera cambiare la geometria con i grips.

    Lo SmartPart viene rappresentato come anteprima e i suoi grips vengono evidenziati in tutte le proiezioni.

  3. Indicare un grip con il puntatore.

    Viene mostrato il nome / il parametro associato.
    Le frecce indicano le direzioni in cui è possibile spostare il grip.

  4. Fare clic su un grip e spostarlo. Il valore corrente viene mostrato in un apposito quickinfo.

  5. Definire la nuova posizione del grip mediante un nuovo clic. Successivamente vengono mostrati nuovamente tutti i grips ed è possibile cambiare un altro grip.

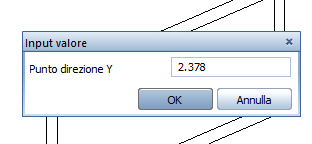

  6. Se si fa clic su un grip e si tiene premuto il tasto CTRL, la modifica può essere immessa da tastiera nella finestra dialogo Input valore.

  7. Se in una posizione ci sono più grip sovrapposti, gli altri grips possono essere selezionati con il tasto MAIUSC.

  8. Premere il tasto ESC.

    I grips vengono nascosti. La modifica dello SmartPart via grips viene chiusa e viene rilevata la geometria corrente.

    Se nel quadro corrente esistono delle copie dello SmartPart modificato, queste vengono evidenziate nel colore di attivazione e il sistema richiede se si desidera eventualmente aggiornarli:
    Aggiornare tutti gli SmartParts uguali?

  9. Sono disponibili le seguenti possibilità:
