Introduzione

Modulo Viste e sezioni

Il modulo Viste e sezioni contiene funzioni di creazione che adattano automaticamente le viste e le sezioni dei casseri 3D e quelle delle armature che sono state disegnate nel corpo sezione con il modello 3D attivo. Durante le modifiche dell'armatura, la sua rappresentazione viene automaticamente aggiornata in tutte le viste e sezioni. La gestione del numero dei pezzi è completamente automatica.

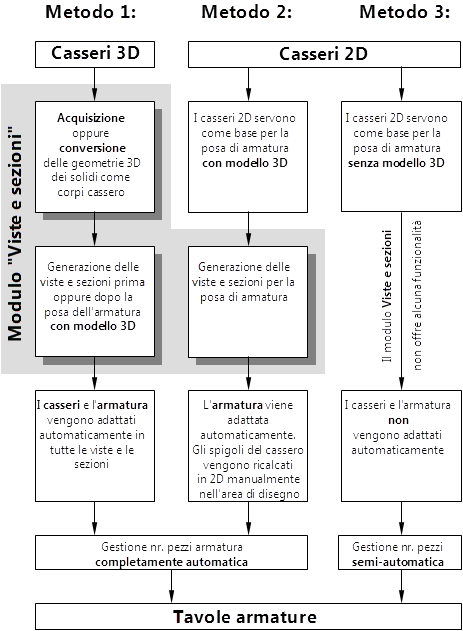

Per la creazione delle tavole di armatura sono disponibili diversi metodi di armatura.

Procedimento base

Armare con oppure senza modello 3D?

Orientamento nello spazio con il modello 3D attivo

Controllo collisione e finestra animazione

Overview moduli creazione progetti di armatura

Se i casseri sono stati disegnati in 3D, le funzioni Rileva oppure Converti consentono di creare la geometria 3D di un corpo cassero e quindi le viste e sezioni prima oppure dopo la posa dell'armatura con il modello 3D attivo (cfr. metodo  1).

Se si disegna un'armatura sulla base di un cassero 2D (cfr. metodo  2 e metodo  3), questo modulo non offre alcuna funzionalità. Per la posa dell'armatura con il modello 3D attivo vengono create automaticamente delle viste e sezioni associative.
