Test punti controllo

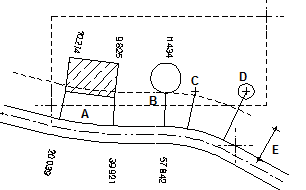

Test punti controllo definisce se le distanze minime da un asse sono state rispettate.

Verificare i punti di controllo di un elemento

Fare clic su Test punti controllo (Vedi).
Richiamare Test punti controllo in uno dei seguenti modi
- Barra menu: Crea Territorio Mappe
- Palette: Funzioni campo Crea nel modulo:
Mappe
Fare clic su un elemento o su una giunzione.
Se si desidera quotare i punti che si trovano all’interno dell'area sottoposta al test, fare clic su Quotatura (nelle opzioni d'immissione). In caso contrario i punti vengono contrassegnati solamente mediante delle linee.
Immettere la distanza del punto di controllo.
Definire cosa deve essere verificato nelle opzioni d'immissione:
Punti
P-Cont
Elemen
E-Cont
I punti che già si trovano sull'elemento di partenza vengono contrassegnati mediante un simbolo extra.
Verifica i punti degli elementi da analizzare che si trovano più vicini all'elemento di partenza.

Verifica gli elementi geometrici di base (punti iniziali, finali e di appoggio).

Verifica i punti singoli con raggio di controllo.

Verifica punti singoli senza raggio punto di controllo.
Attivare gli elementi da verificare.
- Per attivare un singolo elemento selezionarlo mediante un clic.
- Per attivare gli elementi inclusi in un'area rettangolare, trascinare il mouse mantenendo premuto il tasto sinistro.
- Con alcune funzioni è possibile attivare tutti gli elementi contenuti nel documento corrente facendo clic su Tutto nelle opzioni d'immissione o con CTRL+A.
Una panoramica completa di tutte le altre modalità di attivazione in Allplan sono contenute in Attivazione degli elementi, Panoramica.

Durante l'attivazione degli elementi, l'assistente filtri consente di effettuare filtri per tipologia e proprietà. Ulteriori informazioni sono contenute in 'Assistente filtri'.

Avvertenza: se è attivata la quotatura e se la il valore della distanza immessa è molto grande, sarà possibile ottenere una quotatura delle ascisse e delle ordinate in forma grafica.
