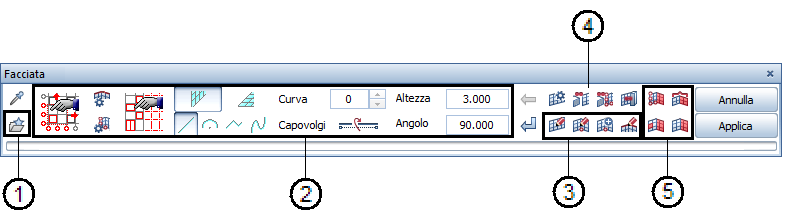

Icona

Funzione

Utilizzo

Rileva tutto

Rileva uno stile oggetto esistente.
L'attivazione della facciata avviene mediante un clic su uno dei suoi elementi.

Carica preferiti facciate

Apre la finestra dialogo Apri preferiti.

Impostazioni schema

Apre la finestra dialogo Schema per l'impostazione dello schema facciata.

Impostazioni layout oggetto

Apre la finestra dialogo Layout oggetto per l'impostazione della suddivisione oggetto (layout).

Impostazioni suddivisione

Apre la finestra dialogo Suddivisione per l'impostazione della suddivisione.

Definizioni oggetto

Apre la finestra dialogo Oggetti per l'impostazione dello stile oggetto.

Path facciate

Facciate parete

Il path viene immesso come estrusione di una facciata lineare.

Facciate superficie

Il path viene immesso come facciata a forma di superficie.

Componente-Diritto

Il path curva corrente è una linea.

Componente-Cerchio

Il path curva corrente è un cerchio.

Componente-Polilinea

Il path curva corrente è una polilinea.

Componente-Spline

Il path curva corrente è una polilinea.

Fintantoché non è stato impostato alcuno stile oggetto, viene disegnato solo il raster della facciata!

Proprietà curve

Curva (numero)

Durante l'immissione di un path, qui viene indicato il numero delle curve.
In presenza di più curve, attivare Modifica e selezionare la curva da modificare mediante le frecce su e giù che precedono l'opzione Curva.

Capovolgi

Cambia la posizione della facciata rispetto al path / alla superficie (sinistra/destra) in modo alternato (cfr. capovolgi asse nelle pareti).

Altezza

Immette l'altezza di estrusione del path.

Angolo

Immette l'angolo di estrusione del path.

Punto precedente

Cancella gradualmente i punti path immessi.

Chiudi curva

Chiude una curva e ne inizia una nuova (durante l'immissione dei punti). Le singole curve di un path possono avere altezze e angoli diversi. Fintantoché il settore non viene chiuso, il tipo di curva può essere modificato in ogni momento (anche durante l'immissione dei punti).

Impostazioni

Apre la finestra dialogo Impostazioni in cui è possibile definire ulteriori impostazioni per la creazione della facciata.

Funzioni di modifica

Modifica

Modifica una facciata esistente.
Dopo l'attivazione, la facciata viene visualizzata in modalità di anteprima ed è possibile procedere alla sua modifica.

Modifica punti curve, path

Sposta i punti del path della facciata. Lavora in modo analogo a Modifica punti. Chiudere la funzione facendo clic su Applica oppure Annulla.

Aggiungi punti curve

Aggiunge dei punti al path. Lavora in modo analogo a Fletti linea. Chiudere la funzione facendo clic su Applica oppure Annulla.

Modifica quota altezze sotto/sopra

Sposta i punti di estrusione del path. Chiudere la funzione facendo clic su Applica oppure Annulla.

Funzioni di import

Converti corpo 3D in facciata

Rileva un corpo 3D esistente in Allplan e lo converte in superfici facciata. I corpi 3D non devono essere chiusi. Chiudere la funzione facendo clic su Applica oppure Annulla.

Converti e suddividi corpo 3D in facciata

Importa una superficie 3D esistente e la converte in superfici facciata.

Converti facciata in corpo 3D

Converte la facciata in corpi 3D. La geometria del corpo 3D può quindi essere modificata con funzionalità specifiche. Chiudere la funzione facendo clic su Applica oppure Annulla.

Funzioni di layout

Assegna oggetto

Inserisce un nuovo oggetto in una facciata esistente.

Assegna layout bordo

Cambia i bordi in un campo facciata esistente.

Assegna campo unione

Unisce i campi facciata esistenti in uno unico.

Assegna suddivisione

Suddivide nuovamente i campi facciata esistenti.

Pulsanti

Applica

Applica trasferisce alla facciata attiva le modifiche effettuate con le funzioni di modifica oppure converte in facciata gli elementi 3D selezionati con le funzioni di import.

Annulla

Annulla ignora le modifiche effettuate con le funzioni di modifica e interrompe la conversione degli elementi 3D in facciata. La Facciata rimane aperta ed è possibile procedere con la modifica.
