Inserendo l'elemento tavola, l'impostazione Costante nella tavola mantiene sempre uguale la dimensione dell'elemento retino indipendentemente dalla scala.
Il retino viene rappresentato in modo differente nella tavola e nel documento. La rappresentazione nella tavola ha maggiore rilevanza.

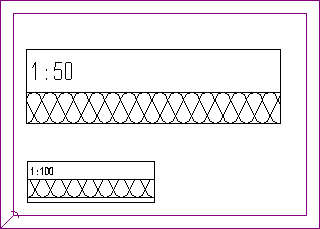

Rappresentazione nel documento tavola
Le dimensioni dell'elemento retino sono uguali sia in scala 1:50 che in scala 1:100 mentre il loro numero raddoppia. La dimensione si ottiene dal valore impostato nelle definizioni e dal fattore larghezza / altezza impostato nei parametri del retino.
Esempio: si sta utilizzando il retino 301 e si desidera che nella tavola ogni elemento retino abbia un'altezza di 10 mm. Nelle definizioni, l'altezza del retino 301 è impostata su 100 mm. Nei parametri del retino è quindi necessario immettere un fattore di 0.10 (altezza retino x fattore = altezza di un elemento retino nella tavola). Con questo valore si ottiene un'altezza di 10 mm (100 mm x 10) in tutte le scale.
Rappresentazione nel documento
Cambiando la scala di riferimento, il numero di elementi retino raddoppia e cambia anche la rappresentazione nel documento.
