Impostare sorgenti luce libere

Funzione Impostazioni luce

Definisce la posizione, la destinazione e la tipologia di luce di tutte le sorgenti personalizzate. Le luci libere possono essere accese / spente singolarmente (in fase di posa oppure di modifica) oppure globalmente. Qui è disponibile una overview dello stato di attivazione di tutte le luci (accese e spente) ed è possibile stabilire il colore e lo spessore riga dei simboli luce.

Creare sorgenti di luce libere

1. Fare clic su Impostazioni luce (Vedi).


   Richiamare Impostazioni luce in uno dei seguenti modi

   • Barra menu: Edita Presentazione Animazione

   • Palette: Funzioni campo Edita nel modulo:

   Animazione

   • Configurazione: Presentazione flyout Impostazioni animazione
2. Nella finestra di dialogo Impostazioni luce, scheda Sorgente luce 2, campo Sorgente luci libere, fare clic su Posiziona.

   Ulteriori parametri nella finestra dialogo 'Impostazioni luce'

3. Se necessario, fare clic su Inserisci luce nelle Opzioni immissione.

   L'anteprima della sorgente luminosa viene agganciata al puntatore.

4. Posizionare la sorgente luminosa in pianta oppure in isometria.

   Viene visualizzata la finestra di dialogo Informazione luce.

   Suggerimento: prestare attenzione alla quota della sorgente luminosa (coordinata Z).

5. Nella finestra di dialogo Informazioni luce, stabilire il Tipo luce:
   • Luce puntiforme


     Luce diffusa in modo uniforme in tutte le direzioni a partire dalla sorgente.

     Maggiore è la distanza della sorgente luminosa, minore è la luminosità della luce stessa. Il grado di luminosità può anche essere impostato variando il livello del nero.

   • Luce spot o


     Per spot si intende una sorgente luminosa con una direzione precisa. La luce si irradia nella direzione fra la sorgente e la destinazione.

     Nella destinazione della luce si forma, a seconda dell'angolo di incidenza, un cerchio o un'ellisse di luce. L'intensità della luce diminuisce più ci si avvicina al bordo (100% al centro, 0% al bordo).

     Maggiore è la distanza della sorgente luminosa, minore è la luminosità della luce stessa. Il grado di luminosità può anche essere impostato variando il livello del nero.

     La luce può avere un angolo compreso tra 1 e 179 gradi.

   • Luce a cono


     La luce a cono parte dalla sorgente luminosa e raggiunge la destinazione formando un'area luminosa ben delimitata. Nella destinazione della luce si forma, a seconda dell'angolo di incidenza, un cerchio o un'ellisse di luce. All'interno di tale area l'intensità della luce è costante.

     Maggiore è la distanza della sorgente luminosa, minore è la luminosità della luce stessa. Il grado di luminosità può anche essere impostato variando il livello del nero.

     La luce può avere un angolo compreso tra 1 e 179 gradi.

6. Posizionare la destinazione della luce come segue:
   • Immettere le coordinate nella finestra di dialogo Informazioni luce, campo Destinazione luce.
   • Fare clic su e quindi sulla luce di destinazione in pianta oppure in isometria.
7. Nella finestra di dialogo Informazioni luce, definire lo Status luce:
   • Impostare su on la sorgente di luce libera.
   • Stabilire se la sorgente di luce deve generare ombre portate.
   • Fare clic sul pulsante colorato per determinare il colore della sorgente di luce libera selezionandolo nella finestra dialogo Selezione colore RGB.

     Suggerimento: se è aperta una finestra di animazione, con l'ausilio del pulsante Applica è possibile verificare gli effetti delle impostazioni e procedere alla loro eventuale modifica.

8. Confermare le impostazioni della sorgente di luce con OK.

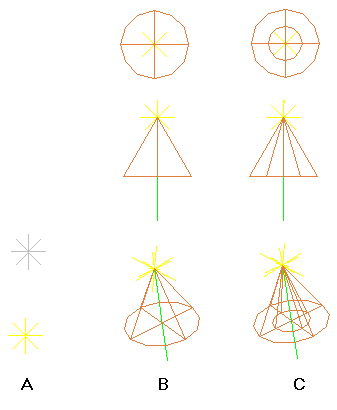

   La sorgente luminosa viene rappresentata in modo corrispondente al simbolo definito nelle impostazioni:



   Luce puntiforme: rappresentazione uguale in pianta, vista e isometria,
   spenta e accesa
   B Luce a cono: angolo di 60 gradi circa (diffusione luce uniforme),
   accesa in pianta, vista e isometria
   C Luce spot: angolo 60 gradi circa (più luminosa all'interno che all'esterno)

   accesa in pianta, vista e isometria

9. Per posizionare altre sorgenti di luce, ripetere gli steps dal 2 all'8.
10. Ora è possibile procedere alla modifica e al perfezionamento delle luci.
    A tale scopo, nelle Opzioni immissione sono disponibili le seguenti funzioni:
    • Inserisci luce per posizionare altre luci.
    • Sposta luce per spostare le luci.
    • Gira luce per impostare la direzione delle luci. L'asse di rotazione è perpendicolare al punto d'inserimento della sorgente luminosa.
      Avviso: è possibile girare solo le luci spot e le luci a cono che non irradiano verticalmente verso il basso.
    • Cancella luce per cancellare le luci.
    • Proprietà per visualizzare e modificare le coordinate della sorgente/destinazione, il tipo e lo status della luce.
    • Modifica dimensione simbolo luci per modificare la dimensione della rappresentazione della luce.
11. Interrompere ogni funzione attiva con ESC.
12. Interrompere l'immissione oppure la modifica delle luci con ESC.

    Viene nuovamente visualizzata la finestra di dialogo Impostazioni luce.

    Suggerimento: se è aperta una finestra di animazione, con l'ausilio del pulsante Applica è possibile verificare l'effetto delle impostazioni ed eventualmente modificarle.

13. Confermare le impostazioni luce con OK.
