Sostituire tutte le pose con sostituisci macro, SmartPart

Funzione Sostituisci macro, SmartPart

Sostituire tutte le pose macro / SmartPart con un'altra posa

1. Fare clic su Sostituisci macro, SmartPart (Vedi) oppure su Sostituisci macro, SmartPart (Vedi).


   Richiamare Sostituisci macro, SmartPart in uno dei seguenti modi

   • Barra menu: Edita Architettura Base: pareti, aperture, componenti

   • Palette: Funzioni campo Edita nel modulo:

   Base: pareti, aperture, componenti

   • Configurazione: Architettura flyout Aperture architettura


   Richiamare Sostituisci macro, SmartPart in uno dei seguenti modi

   • Barra menu: Edita Avanzato Macro

   • Palette: Funzioni campo Edita nel modulo:

   Macro

2. Selezionare l'opzione Macro nelle Opzioni immissione.

   Avviso: con Etichetta (nelle Opzioni immissione) è possibile definire se questa deve essere (opzione con) oppure non essere (opzione senza) considerata nella sostituzione.

3. Fare clic sulla macro / sullo SmartPart che deve essere sostituito.

   Vengono attivate tutte le pose della macro / dello SmartPart.

4. Selezionare la macro / lo SmartPart con cui sostituire la posa esistente in uno dei seguenti modi:
   • Fare clic sulla macro / sullo SmartPart con cui devono essere sostituite la macro / gli SmartParts originali.
   • Fare clic su Catalogo macro nelle Opzioni immissione, aprire il catalogo e selezionare una macro.

     Avviso: gli SmartParts sono selezionabili solo se sono presenti nel documento oppure se sono stati salvati nel catalogo macro.

     Avviso: vengono sostituiti i posizionamenti macro che si trovano nel quadro corrente e in quelli attivi sullo sfondo.

     Avviso: l'impostazione Deformazione macro influisce sulle macro sostituite con Sostituisci macro, SmartPart. Se la macro originale è stata definita e posata con deformazione, anche la macro sostitutiva si comporterà allo stesso modo anche se è stata definita senza deformazione.

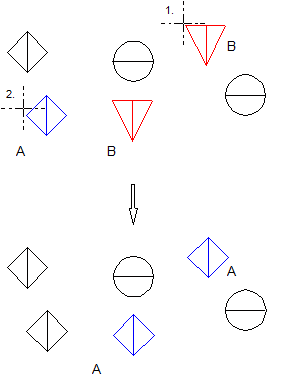

     A: Macro/SmartPart 2 / Macro /SmartPart da catalogo
     B: Macro/SmartPart 3
