Parametri apertura porta, scheda 'Battuta'

Parametri apertura porta

I parametri proposti dipendono dal numero degli strati della parete e dalla necessità di considerare o meno gli intradossi dell'apertura (impostabile nel campo Parametri). Gli intradossi considerano i rivestimenti destro e sinistro.

Tipo

Per le pareti multistrato con intradosso attivo, qui è possibile definire il tipo di battuta.

Selezionare una delle tipologie proposte:

Parametri

Crea elemento intradosso

Qui è possibile mostrare / nasconde l'intradosso.

In base alla tipologia di battuta selezionata, qui sono disponibili diversi parametri. Le singole abbreviazioni sono chiarite nella legenda e nel campo Anteprima.

Avviso: l'elemento intradosso viene creato dopo aver immesso una Profondità porta.

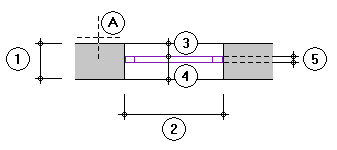

Intradosso esterno, intradosso interno, profondità porta

A Linea parete selezionata = lato esterno apertura
1 Spessore parete
2 Larghezza apertura
3 Profondità intradosso esterno
4 Profondità intradosso interno
5 Profondità elementi apertura (ad esempio finestra, porta)

I parametri Intradosso esterno, Intradosso interno e Profondità finestra / Profondità porta stabiliscono l'esatta posizione degli elementi apertura (ad esempio della macro apertura).

La somma dell'intradosso esterno e dell'intradosso interno corrisponde allo spessore parete.

Profondità finestra / Profondità porta definiscono la profondità di un elemento apertura e quindi rappresentano la sua reale posizione nell'apertura. Il valore profondità finestra / profondità porta è incluso nell'intradosso interno.

Utilizzando delle macro apertura, la profondità della macro dovrebbe corrispondere a quella dell'elemento apertura.

Intradosso esterno alla parete

Attivando l'elemento intradosso, qui è possibile definire se questo deve essere costruito nella parete all'esterno dell'apertura porta (ad esempio porta con telaio a mantovana). Le opzioni interno ed esterno si riferiscono alla direzione d'inserimento della porta.

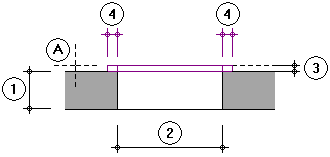

Intradosso esterno alla parete

A Linea parete selezionata = Lato esterno apertura
1 Spessore parete
2 Larghezza apertura
3 Profondità intradosso (es. finestra, porta), qui esterno
4 Sporgenza dall'apertura

Profondità finestra / Profondità porta definisce la profondità dell'intradosso esterno alla parete.

Profondità finestra / Profondità porta e Sporgenza definiscono la posizione reale dell'elemento apertura (ad es. della macro apertura).

Legenda

Qui vengono chiarite le abbreviazioni utilizzate nella figura.

Apri / salva file preferito

Se si desidera salvare come file preferito una tipologia di battuta definita, fare clic su all'interno della scheda.
Fare clic su per aprire e caricare un file preferito già salvato.

Lato inserimento larghezza apertura

Per le tipologie di battura con rivestimento nelle pareti multistrato, qui è possibile definire per quale lato apertura vale la larghezza apertura immessa.
