Superficie rectangular 3D paralela a los planos de coordenadas

Funciones: Superficie 3D

Para crear una superficie rectangular 3D que sea paralela a los planos de coordenadas

1. Pulse sobre Superficie 3D (Cómo).


   Puede activar Superficie 3D de una de estas formas

   • Barra de menú: Crear Módulos adicionales Modelado 3D

   • Paleta: Funciones , Creación, en los siguientes módulos:

   Modelado 3D

   • Configuración: Diseño Elementos 3D básicos
2. Pulse sobre Superficie rectangular 3D en la barra de herramientas Superficie 3D.
3. Para trazar la superficie rectangular 3D, seleccione una de las siguientes opciones en las opciones de entrada:
   • Seleccione la opción Introducir sobre la diagonal: para definir el tamaño de la superficie rectangular 3D en base a puntos diagonalmente opuestos.
     También puede introducir valores para la longitud y anchura de la superficie rectangular 3D con el teclado.
   • Seleccione la opción Introducir sobre la diagonal: Para definir la línea base y la anchura de la superficie rectangular.
     Tras haber introducido los puntos finales de la línea base, también puede introducir la anchura de la superficie rectangular como un valor en el teclado.
   • En base a su punto medio: Para definir la línea paralela media y la mitad de la anchura de la superficie rectangular 3D.
     Tras haber introducido los puntos finales de la línea paralela media, también puede introducir la mitad de la anchura de la superficie rectangular como un valor en el teclado.
   • En base a su punto medio: Para definir el centro y un vértice de la superficie rectangular 3D.
     Una vez que ha introducido el centro, también puede introducir valores para la longitud y anchura de la superficie rectangular 3D con el teclado.

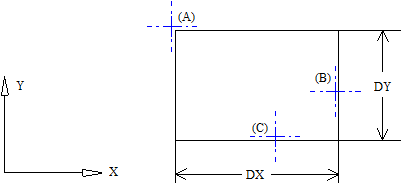

     (A) Vértice
     (B) Punto en la dirección del eje X
     (C) Punto en la dirección del eje Y

     Nota: Si el primer punto de la superficie rectangular 3D está en un plano de trabajo, ésta se crea usando los ejes locales del plano de trabajo.
