3D-Fläche aus vorhandenen Linien

Funktion 3D-Fläche

So wandeln Sie einen geschlossenen Linienzug aus 3D-Linien in eine 3D-Fläche

1. Klicken Sie auf 3D-Fläche (Aufruf).


   Rufen Sie 3D-Fläche auf eine der folgenden Arten auf

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

   • Konfiguration: Design Flyout 3D-Grundelemente
2. In der Dialog-Symbolleiste 3D-Fläche klicken Sie auf 3D-Fläche aus vorhandenen 3D-Linien.
3. Aktivieren Sie einen oder mehrere beliebige Linienzüge.

   Hinweis: Beachten Sie dabei, dass die Linien in einer Ebene liegen und einen geschlossenen Linienzug beschreiben.

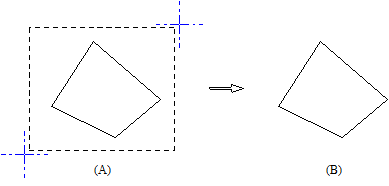

   (A) Einzelne 3D-Linien aktivierbar
   (B) Nur als Fläche aktivierbar
