Elemente aus Report in Zeichenfläche zoomen und markieren

In bestimmten Reports, die normalerweise eine größere Anzahl von Elementen auswerten (z.B. Raumbuch.rdlc, Allplan BCM Reports), können Sie durch Klicken auf eine Grafik oder die eindeutige vierzehnstellige Bauteil-ID im Report das Element in der Zeichenfläche oder aktiven Ansicht heranzoomen und markieren. Der Report muss dazu im Editormodus und nicht als Seitenlayout dargestellt sein.

So markieren und zoomen Sie auf ein Element in einem Report.

• Aktivieren Sie das Fenster bzw. die Ansicht, in der Sie auf die Elemente zoomen möchten.
• Erstellen Sie einen Report, in dem das Zoomen und Markieren von Elementen implementiert ist, z.B. Raumbuch.rdlc.
  Der Report ist im Report Viewer geöffnet.
• Seitenlayout ist ausgeschaltet, der Report wird im Editormodus dargestellt.

1. Ordnen Sie Report Viewer und Allplan Zeichenfläche nebeneinander an, damit das gezoomte Element sichtbar ist.

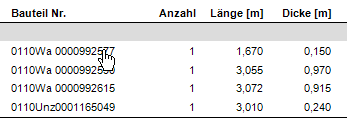

2. Bewegen Sie den Cursor im Report auf eine Grafik, eine eindeutige Bauteil-ID oder eine Bezeichnung.

   Der Cursor ändert sich in eine Hand, wenn eine Verbindung zwischen Report und Element auf der Zeichenfläche gegeben ist.



3. Klicken Sie auf den Eintrag im Report.

   Tipp: Mit gedrückter STRG-Taste können Sie auch mehrere Elemente aktivieren.

   Die Elemente werden im aktiven Fenster gezoomt und in Aktivierungsfarbe dargestellt.
