Stützpunkte von Splines bzw. Polygonzügen entfernen oder verschieben

Funktion Polygonzug + Spline

Splines und Polygonzüge sind zusammenhängende Elemente, deren Bestandteile nicht einzeln aktiviert werden können. Deshalb lassen sich die Stütz- bzw. Eckpunkte nicht einfach löschen, sie werden auf einen der nächstgelegenen Punkte verschoben.

So entfernen Sie Stützpunkte von Splines und Polygonzügen

• Es ist keine Funktion geöffnet.

1. Klicken Sie auf den Spline bzw. Polygonzug.

   Oder

   Klicken Sie mit der rechten Maustaste auf den Spline bzw. Polygonzug und dann im Kontextmenü auf Eigenschaften.

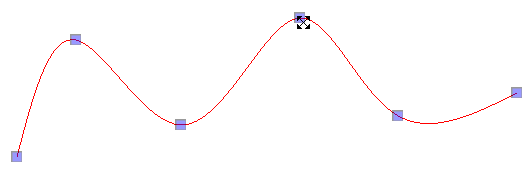

   Der Spline bzw. Polygonzug wird aktiviert; die Stütz- bzw. Eckpunkte werden durch Griffe markiert.

   Tipp: Für Splines können Sie auch Spline modellieren und für Polygonzüge Punkte modifizieren verwenden.

2. Bewegen Sie das Fadenkreuz in die Nähe des Punktes, den Sie entfernen möchten, bis der Cursor die Form annimmt. Klicken Sie dann auf den Punkt.

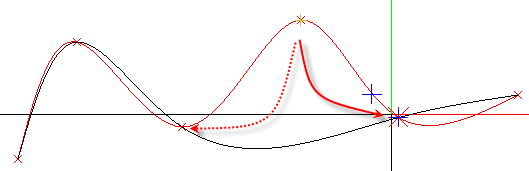

3. Ziehen Sie den Punkt auf einen der unmittelbar danebenliegenden Stütz- bzw. Eckpunkte. Sobald der Punkt gefangen wurde, klicken Sie darauf. Achten Sie dabei auf die Punktfangmarkierungen am Fadenkreuz.

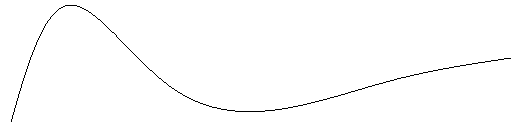

   Der Stütz- bzw. Eckpunkt ist entfernt; der Spline bzw. Polygonzug wird neu gezeichnet.
