Bestimmen Sie durch Klicken auf die Schaltfläche die Lage der Maßzahl.
Die Möglichkeiten unterscheiden sich, je nachdem ob Sie als Maßlinientyp Normale Bemaßung oder Kotenbemaßung gewählt haben:
Normale Bemaßung
Bei normaler Bemaßung können Sie bestimmte Regeln festlegen, welche die Lage der Maßzahl bestimmen. Je nach Regel sind bestimmte Positionen nicht möglich.

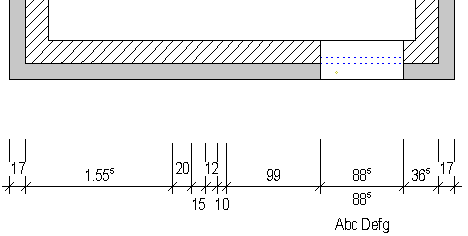

Regel: Allplan
Die Position der Maßzahl ist frei wählbar. Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Am gewählten Maßzahlort - oberhalb der Maßlinie - unterhalb der Maßlinie.

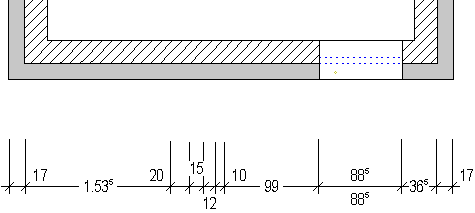

Regel: Allplan -x-
Die Position der Maßzahl ist fest eingestellt auf mittig zwischen den Begrenzungssymbolen auf der Maßlinie. Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Auf die Maßlinie - links vom gemessenen Abschnitt - rechts vom gemessenen Abschnitt - oberhalb der Maßlinie - unterhalb der Maßlinie.

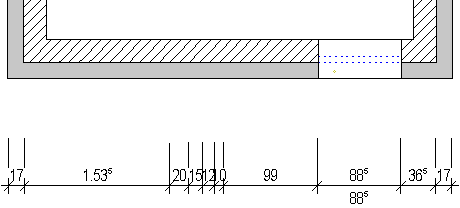

Regel: Aus
Die Position der Maßzahl ist frei wählbar.
Die Maßzahl wird genau am festgelegten Ort gezeichnet; es findet keine Anpassung statt.

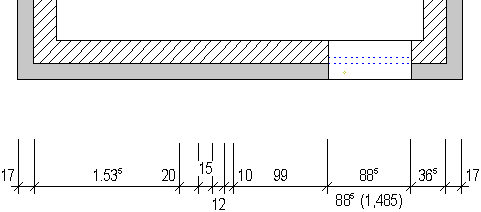

Regel: CZ/SK
Die Position der Maßzahl ist fest eingestellt auf mittig zwischen den Begrenzungssymbolen oberhalb der Maßlinie.
Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Am festgelegten Maßzahlort - links vom gemessenen Abschnitt - rechts vom gemessenen Abschnitt - oberhalb der Maßlinie - unterhalb der Maßlinie.
Die Öffnungshöhe steht unter der Maßlinie, die Brüstungshöhe (= Zusatztext) wird in Klammern gesetzt und rechts neben die Öffnungshöhe geschrieben.

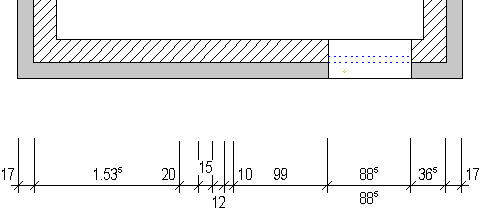

Regel: Schweiz 1
Die Position der Maßzahl ist fest eingestellt auf mittig zwischen den Begrenzungssymbolen oberhalb der Maßlinie.
Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Am festgelegten Maßzahlort - links vom gemessenen Abschnitt - rechts vom gemessenen Abschnitt - oberhalb der Maßlinie - unterhalb der Maßlinie.

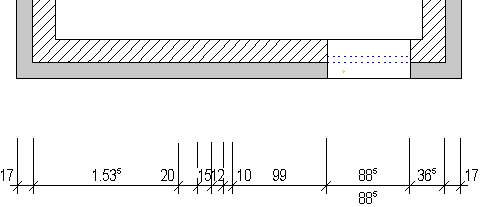

Regel: Schweiz 2
Die Position der Maßzahl ist fest eingestellt auf mittig zwischen den Begrenzungssymbolen oberhalb der Maßlinie.
Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Am festgelegten Maßzahlort - links vom gemessenen Abschnitt - rechts vom gemessenen Abschnitt.
Regeln für Maßlinien im Vergleich
Kotenbemaßung
