Parameter Nische, Aussparung, Schlitz, Durchbruch

Funktion Nische, Aussparung, Schlitz, Durchbruch

Typ

Hier können Sie auswählen, ob eine Nische oder ein Schlitz, eine Aussparung bzw. ein Durchbruch in die Wand eingesetzt wird.

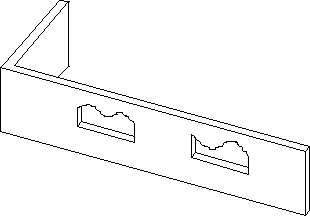

Vergleich Nische - Aussparung - Polygonale Aussparung

(1) Nische
(2) Aussparung
(3) Polygonale Nische
(4) Polygonale Aussparung
Abb.: Unterschied zwischen Nische/Aussparung und polygonaler Nische/Aussparung.

Hinweis: Im Gegensatz zu Nischen werden bei Aussparungen in der Mengenermittlung die entsprechenden Seitenflächen nicht abgezogen.

Ansichtsform

Hier wählen Sie die Ansichtsform der Öffnung aus.

Hinweis: Beim Öffnungstyp Beliebige Öffnung aus Symbolkatalog müssen Sie zunächst im Modul Konstruktion die Ansichts-Kontur einer Öffnung in der gewünschten Form und mit den gewünschten Maßen zeichnen und als Symbol speichern. Höhe bzw. Länge und Breite der Öffnung ergeben sich aus der maximalen Höhe/Länge und Breite des Symbols und sind während der Eingabe nicht änderbar.

Hinweis: Die Höhenlage einer beliebigen Öffnung aus Symbolkatalog in z-Richtung wird entweder über Höhe OK oder Höhe UK durchgeführt, da die Öffnungshöhe nicht änderbar ist. Die Öffnungsbreite ergibt sich aus der Breite des Symbols.

Parameter

Breite (bei Nische, Schlitz, Aussparung, Durchbruch)

Dieser Parameter kann bei Nischen und Aussparungen eingegeben werden.

Tiefe (bei Nische, Schlitz, Aussparung, Durchbruch)

Dieser Parameter kann bei Nischen und Aussparungen eingegeben werden.

Soll ein Wanddurchbruch erzeugt werden, muss die Tiefe mindestens der Wandstärke entsprechen.

Höhe bis UK

Definieren Sie die Höhe der Unterkante der Nische/Aussparung.

Höhe (bei Nische, Schlitz, Aussparung, Durchbruch)

Dieser Parameter kann bei Nischen und Aussparungen eingegeben werden.

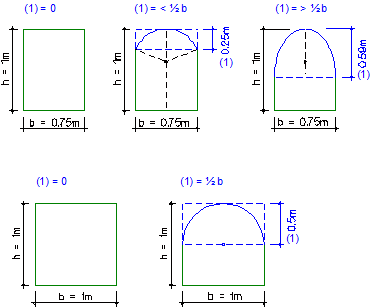

Stichhöhe oben

Dieser Parameter erscheint nur bei kreisförmigen bzw. n-eckigen Öffnungen.

Geben Sie den gewünschten Wert ein.

(1) Stichhöhe
Abb.: Beispiele zur Stichhöhe oben

Höhe bis Stich bzw.

Dies ist der Wert von Oberkante Brüstung bis zum Anfang des Stiches.

Geometrieauswahl

Beim Öffnungstyp Beliebige Öffnung aus Symbolkatalog können Sie mit eine als Symbol gespeicherte Ansichts-Kontur einer Öffnung auswählen.

Im Bereich Darstellung wird diese Öffnungsform mit der maximalen Höhe und Breite dargestellt.

Die jeweiligen Parameter werden im Bereich Darstellung grafisch erklärt.

Höhenbezug

Klicken Sie auf Höhe..., um die Höhenkoten der Öffnung zu definieren. Die Höhe kann sowohl als Absolutwert, relativ zur Standardebene, relativ zu einem freien Ebenenpaar oder bezogen auf eine bereits vorhandenes Bauteil eingegeben werden.

Bezug OK, UK

Hier wird der Höhenbezug von Unter- und Oberkante durch Symbole angezeigt. Um den Höhenbezug zu ändern, klicken Sie auf Höhe....

Sichtbarkeitsoption

Hier können Sie bei Schlitzen, Aussparungen und Wanddurchbrüchen festlegen, ob diese in Schnitt und 3D Projektion dargestellt werden sollen.

Favoritendatei öffnen/speichern

Wenn Sie eine definierte Nische, Aussparung, Schlitz bzw. Durchbruch als Favoritendatei speichern möchten, dann klicken Sie auf .
Klicken Sie auf , um eine bereits gespeicherte Favoritendatei zu öffnen und auszulesen.

Grundrissdarstellung

Hier können Sie bei Nischen bzw. Schlitzen, Aussparungen und Wanddurchbrüchen festlegen, wie diese im Grundriss dargestellt werden sollen.

Bibliothekselement

Möchten Sie ein bereits definiertes Makro in die Öffnung einsetzen, dann klicken Sie auf und wählen das gewünschte Makro in der Palette Bibliothek aus.
