Schéma popisů pro plán elementů

Při vytváření plánů elementů můžete nyní ručně doplněné popisy uložení asociativních pohledů ukládat jako schéma popisu a poté je používat pro další plány elementů. Tímto způsobem se všechny požadované popisy vytvoří jedním kliknutím a obdržíte jednotný vzhled plánů.
Popisy uložení, jejichž zobrazení jste ve stavebním dílu deaktivovali, jejichž popis je ale obsažen ve schématu popisu, se nevytvoří. Schéma popisu je uloženo v plánu elementů a při modifikaci stavebního dílu se opět použije.

Jak vytvořit schéma popisu

1. Umístěte na prázdnou fólii Masivní stavební díl a vytvořte k tomuto účelu požadovaný Plán elementů.
2. Pomocí funkcí Text uložení a Kóta, text uložení vytvořte požadovaný popis výztuže v asociativních pohledech plánu elementů.
3. Vyberte znovu funkci Plán elementů a také předtím zvolené rozvržení.

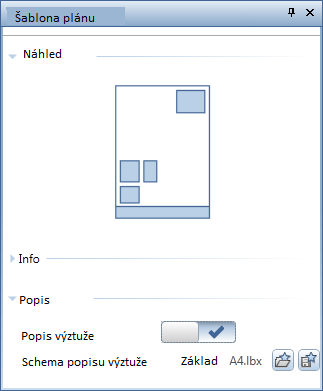

4. Klikněte v paletě Plán elementů v oblasti Popis na Uložit jako schéma popisu a stanovte místo a název souboru *.lbx.

   Takto vytvořené schéma popisu můžete nyní používat pro ostatní plány elementů tak, že zde u parametru Popis prutové oceli kliknete na tlačítko a vyberete požadovaný soubor.
   Kliknutím na Načíst schéma popisu můžete vzít za základ jiné schéma popisu. Dalším kliknutím na tlačítko u parametru Popis prutové oceli můžete použití schématu popisu vypnout.
