BARTEC - Debrunner Acifer

Nová knihovna stavebních dílů pro šroubové spoje BARTEC® společnosti Debrunner Acifer byla sestavena speciálně pro použití ve Švýcarsku ve spojení s Allplan. Šroubové spoje BARTEC® představují vyspělý systém šroubovaných spojů z betonové oceli.

Bezpečné
Napěchování betonové oceli umožňuje vytvoření válcového závitu s průřezem oceli, který je výš než jmenovitý průřez zvolené výztuže. Proto se při tahové zkoušce uskuteční zlom vždy mimo spoj a oblast jeho působení. Délka závitu 1×d navíc poskytuje bezpečnostní rezervu ve výši 20 %.

Jednoduché
Díky snadnému zašroubování rukou bez nutnosti použití speciálního klíče lze spoje BARTEC® bez problémů použít i za obtížných prostorových podmínek. Díky válcovému průřezu lze kontrolu spojení provádět čistě vizuálně.

Hospodárné
Jednoduchá a rychlá montáž šroubových spojů BARTEC® umožňuje cenově výhodná řešení.

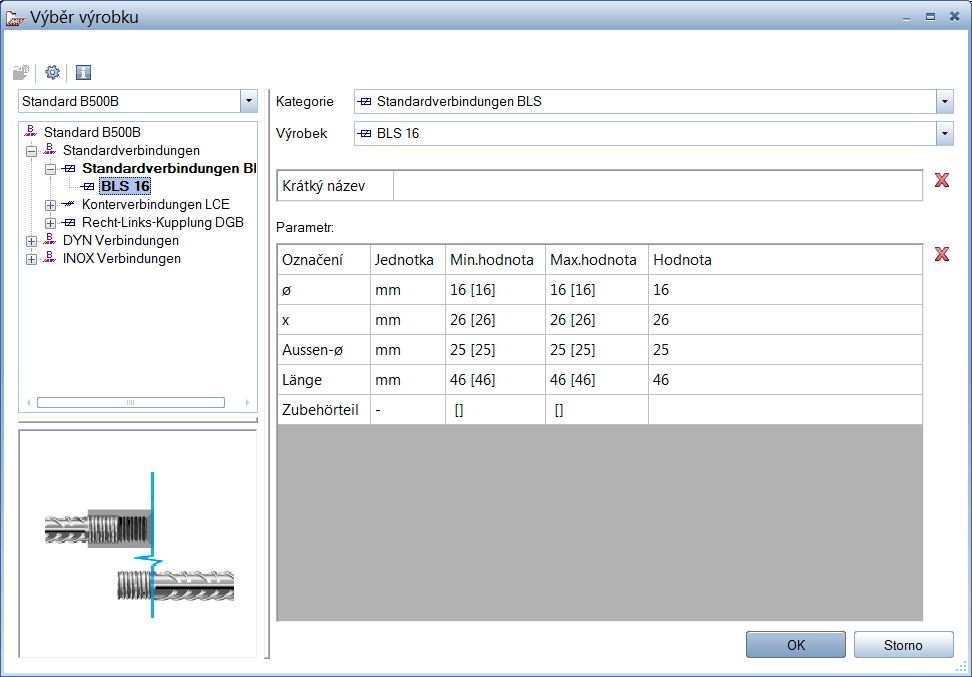

V současné době jsou v knihovně výrobků k dispozici standardní spojky typu BLS, pojistné spojky typu LCE, změny průměrů typu BDV, spojky ocelových konstrukcí typ X, svarové spojky typu SD, koncová ukotvení ACIBAR typu E a CT a také pravo-levá spojka typu DGB. Kromě standardního sortimentu můžete v závislosti na typu a průměru spojky zvolit spoje odolné proti zemětřesení (SMI), spoje odolné vůči únavě (DYN), nerez spoje (INOX) a spoje se zvýšenou pevností (TOP).

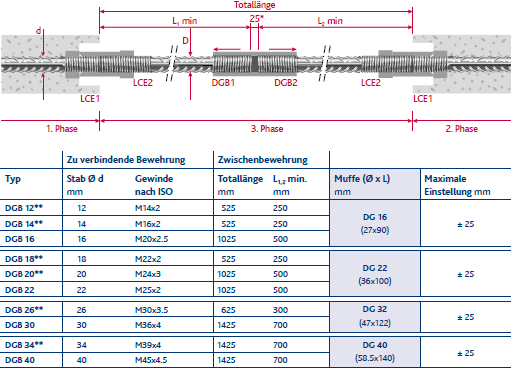

Zvláštnost pravo-levé spojky typu DGB

U této speciální spojky, která díky pravo-levému závitu umožňuje dodatečné zavírání dilatací a otvorů, jsou průměry výztuží, které je nutné spojit, shrnuty do čtyř skupin, kterým je vždy přiřazena jednotná mezivýztuž a spojka.

Na tuto zvláštnost však nemusíte brát při plánování ohled. Jednoduše vytvoříte pro spojovanou výztuž příslušnou spojku, například DGB 14. Při objednávání spojky DGB výrobce ví, které skupině je tato spojka přiřazena a automaticky dodá vhodnou výztuž s příslušnými spojkami, v tomto případě mezivýztuž o Ø16 se spojkou DG 16 a změnami průměrů typu BDV 14/16.
