Tvar prutu a sítě s rozložením polygonu

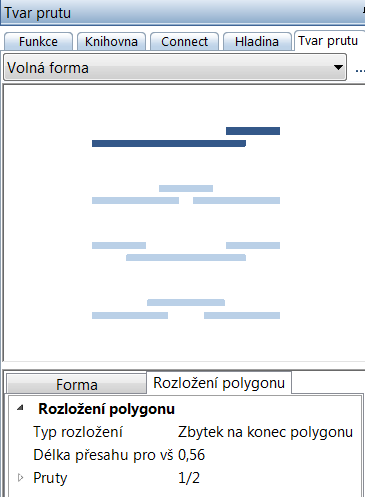

Jakmile při zadání tvaru prutu překročí délka prutu délkovou polohu nastavenou v Nastavení a tvar ohybu není vytvořen jako ocel v běžných metrech, proběhne nyní rozložení polygonu tvaru. K tomu se navíc zobrazí karta Rozložení polygonu, na které můžete stanovit typ rozložení, všeobecně platnou délku přesahu a také délku a přesah jednotlivých prutů. Přesahy mohou být provedeny pouze jako přímé pruty.

Po ukončení zadání tvaru prutu můžete celé pruty nejdříve postupně popsat a poté uložit a nakonec uložení okótovat.

Při zadání tvaru sítě proběhne rozložení polygonu v případě, že délka tvaru ohybu překročí právě nezahnuté rozměry sítě.

Implementací rozložení polygonu do zadávání tvaru prutu a sítě došlo nyní ke kompletnímu nahrazení funkčnosti funkcí FF vyztužování pruty a FF vyztužování sítěmi funkcemi Tvar prutu a Tvar sítě. Z tohoto důvodu nyní již nejsou funkce FF vyztužování pruty a FF vyztužování sítěmi k dispozici.
