Prodloužení kruhové stěny, pomocí přímé modifikace objektů

Kruhové stěny nelze v současné době pomocí funkce Napojení čárový prvek-čárový prvek napojit na jiné stěny. Můžete k tomu však použít Přímé modifikace objektů.

Jak napojíte kruhovou stěnu ke stěně pomocí přímé modifikace

1. Klikněte na kruhovou stěnu.

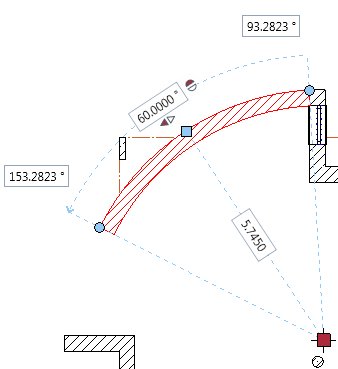

   Zobrazí se úchopy a vstupní pole kruhové stěny.



2. Klikněte na úchop na straně, která se má prodloužit.



3. Táhněte za úchop až ke stěně, na kterou se má kruhová stěna napojit.



4. Klikněte na bod cíle.

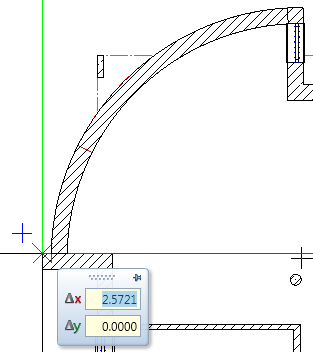

   Kruhová stěna se prodlouží.

   Upozornění: Zejména u nekolmých rohových napojení nebo u vícevrstvých stěn dejte pozor na protnutí kruhové stěny a přímé stěny.

5. Napojení si zvětšte a průnik zkontrolujte. Nesrovnalosti můžete opravit pomocí Modifikace bodů.
