Modelování SmartPart okna / Modelování SmartPart dveří

V modulu Základní Stěny, Otvory, Stavební díly máte v oblasti Vytvořit k dispozici nové funkce Modelování SmartPart okna a Modelování SmartPart dveří .

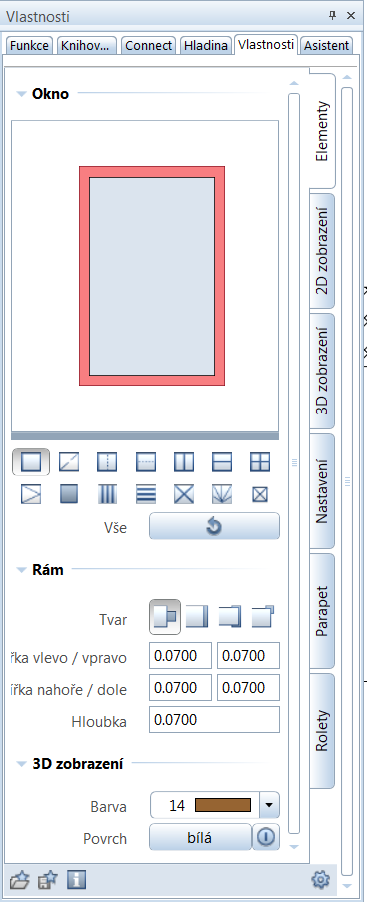

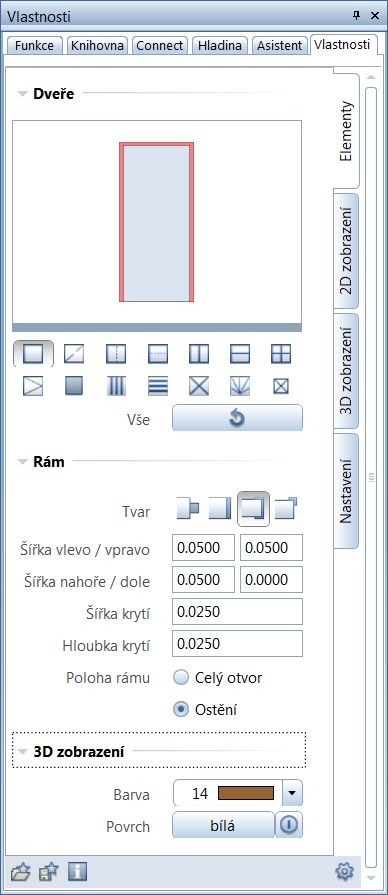

Po aktivování této funkce se otevře paleta Vlastnosti SmartPart na kartě Elementy a vy můžete okamžitě začít s modelováním vlastního SmartPart.

Modelování se zobrazuje v reálném čase. Objekty SmartPart se i v průběhu modelování přizpůsobují každému tvaru otvoru. V oddílu "Nastavitelné parametry" získáte přehled o parametrech okenních a dveřních SmartParts.

Jednotlivé součásti SmartPart lze měnit jak graficky pomocí úchopů na objektu, tak i prostřednictvím modifikace parametrů. Pořadí prováděných modifikací je přitom libovolné.
Součásti, které chcete změnit, můžete vybrat v paletě kliknutím do náhledu nebo aktivovat příslušný symbol elementu. Parametry jsou v paletě přehledně rozčleněny do skupin a umístěny na několika kartách. V náhledu můžete zobrazené elementy zvětšovat a zmenšovat a posouvat.

Vaše SmartParts můžete pomocí Uložit oblíbené položky ukládat jako oblíbené nebo převzít do knihovny. Tímto způsobem si můžete vytvořit knihovnu objektů přizpůsobenou vašim potřebám.

Může být zohledněno velké množství přání zákazníků. Tak je nyní možné například zobrazení 2D symbolů otvorů okenních křídel, zobrazení úchopů ve 2D a 3D nebo zadávání různých šířek pro jednotlivé strany rámu.
