Výztuž v 3D tělesech

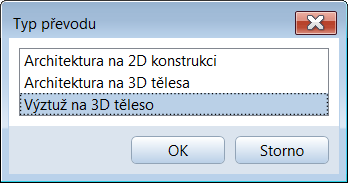

Dosavadní funkce Odvození do 3D v modulu Pohledy a řezy byla odstraněna. Místo toho máte nyní na výběr ve funkci Kopírování a převod elementů nad rámec fólie další typ převodu Výztuž v 3D tělese.

Na rozdíl od jiných typů převodů Architektura ve 2D konstrukci a Architektura v 3D tělesech, u kterých se kopírují všechny aktivované elementy na jinou fólii a převádějí se architektonické elementy, se zde kopírují a převádějí pouze modely výztuže. Všechny ostatní aktivované elementy nejsou zohledňovány.

K zobrazování převedených modelů výztuže se budou používat nastavení animace pro elementy vyztužování stanovená ve volbě Nastavení. Díky tomu můžete nyní i zde využívat vizualizaci různých průměrů ocelového prutu různými barvami.

Poznámka: Po odstranění funkce Odvození do 3D nyní již není možné odvození těles bednění z modulu Pohledy a řezy. V tomto případě zkopírujte těleso bednění do nové prázdné fólie a pomocí funkce Vymazání pohledu vymažte všechny eventuálně existující pohledy a řezy. Když vymažete poslední existující pohled, odvodí se bednění automaticky do nespravovaných 3D elementů.
Pro odvození vestavných prvků do 3D těles zvolte axonometrický pohled a použijte funkci Rozložit objekt.
