Rozvinutí 3D těles

Funkci Rozvinutí obsaženou dosud v modulu Pohledy a řezy nyní najdete v modulu 3D modelování. Funkce byla upravena tak, aby s ní bylo možné rozvinutí každého libovolného 3D tělesa. Máte tak možnost zobrazit rozvinuté nosné konstrukce v pohledu s jejich skutečnými délkami.

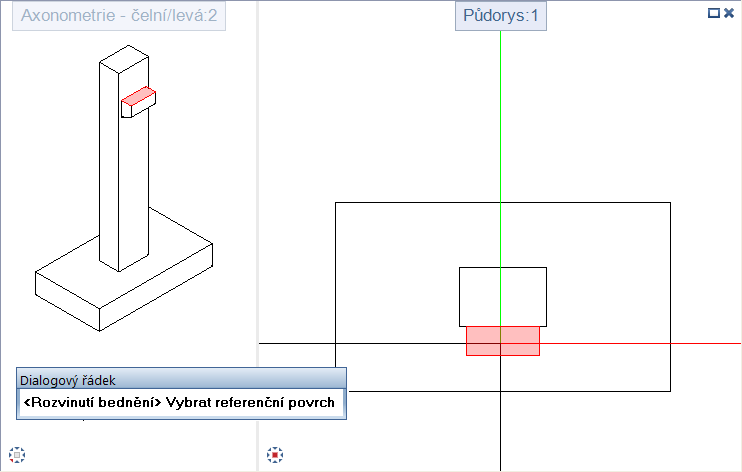

Po výběru a umístění výchozí plochy postupně klikejte na ohraničující hrany, ke kterým chcete připojit rozvinutí přiléhajících ploch.

Jak u výběru výchozí plochy tak také u ploch rozvinutí jsou plochy v 3D tělese označeny barvou nastavenou v Nastavení jako transparentní plocha. Je proto výhodné používat techniku oken.

Každá plocha 3D tělesa může být v rozvinutí obsažena pouze jednou. Tím se zabrání, aby byla vytvořena nevhodná a případně matoucí zobrazení rozvinutí.

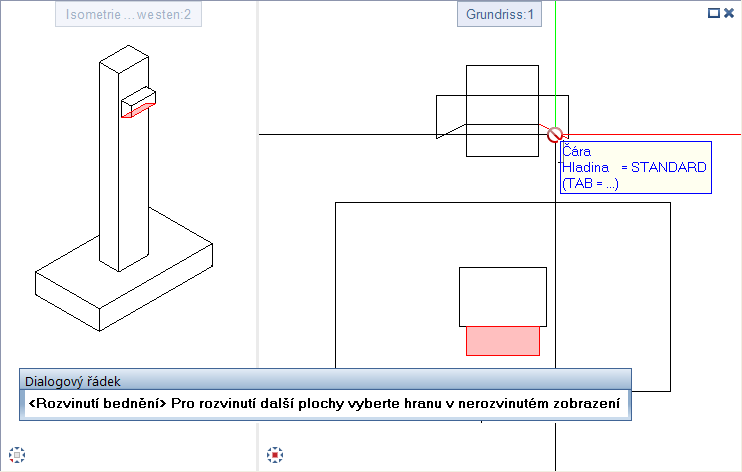

Pokud je při najetí kurzorem na ohraničující hranu rozvinutí přiléhající plochy možné, zobrazí se náhled této plochy. V opačném případě se na kreslicí ploše zobrazí odpovídající symbolika a upozornění v dialogovém řádku.

Pokud jste rozvinuli všechny plochy 3D tělesa, obdržíte příslušné hlášení a funkce se automaticky ukončí.

Poznámka: Rozvinutí těles bednění z modulu Pohledy a řezy nyní již není možné. V tomto případě zkopírujte těleso bednění do nové prázdné fólie a pomocí funkce Vymazání pohledu vymažte všechny eventuálně existující pohledy a řezy. Když vymažete poslední existující pohled, odvodí se bednění automaticky do nespravovaných 3D elementů. Z těchto elementů pak můžete vytvořit rozvinutí.
Také rozvinutí architektonických elementů není pomocí této funkce přímo možné. V tomto případě převádějte architektonické elementy pomocí funkce Převod elementů v 3D tělese.
