Mansardová střecha, parametry

Funkce Střešní rovina + Vikýř + Modifikace střešní roviny + Vytvoření rovin pro mansardovou střechu

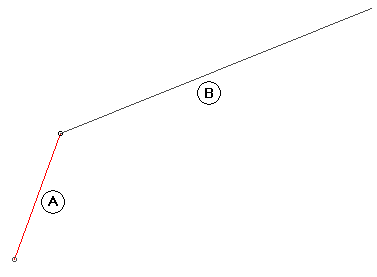

Náhled aktuálních nastavení

A

Rameno, pro které platí aktuální nastavení (červeně označené)

B

další ramena



Pomocí následujících funkcí můžete ovlivnit zobrazení grafiky náhledu:

Zmenšit grafiku

Skrýt celou grafiku

Vložit bod
Pomocí této funkce můžete dělit aktuální segment.

Vymazat bod polygonu
Pomocí této funkce můžete spojit dvě ramena. Klikněte na bod profilu, který se má vymazat.

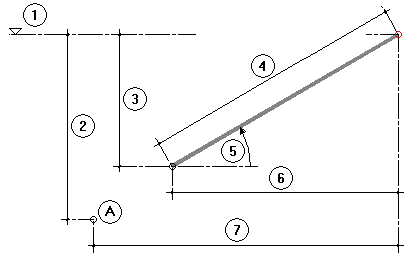

Geometrické hodnoty

A

Okap

1

Absolutní výška

2

Výška nad výškou okapu

3

Výška nad předchozím opěrným bodem

4

Délka segmentu

5

Sklon

6

Vzdálenost k předchozímu bodu

7

Odstup od okapu

Poznámka: Nastavené parametry lze uložit jako oblíbené položky a pomocí znovu načíst do dialogu.
