Příklad: Stanovení výšky libovolně umístěných kvádrů nebo válců

Funkce Libovolně umístěný kvádr + Libovolně umístěný válec

Pokud při definici výšky libovolně umístěných kvádrů nebo válců nekliknete na žádný definovaný bod, pak výšku můžete zadat v dialogovém řádku pomocí kladné nebo záporné hodnoty. Kladná hodnota směřuje k uživateli, záporná hodnota směřuje od uživatele.

To, jak se směr interpretuje, závisí vždy na projekci okna, které je při kreslení kvádru aktivní, zde v příkladu 3D zobrazení zepředu/doprava.

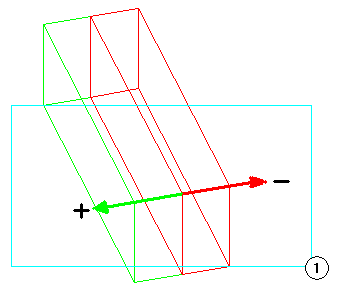

Obr.: 3D zobrazení zepředu doprava; základna nového kvádru je diagonální plocha tmavého kvádru
1 = "Rovina pohledu"

Upozornění: Pokud nelze systémem výšku jednoznačně určit, pak budete dotázáni na směrový bod.

Směrové body jsou potřebné vždy tehdy, když poloha elementu v prostoru není ještě jednoznačně určena.

Aby bylo možné zadat směrový bod, postupujte následujícím způsobem:

• Klikněte v okně pohledu nebo axonometrie pro zadání směru nad a pod elementem.
• Klikněte na existující bod v okně zobrazení nebo v okně axonometrie. Směr pak vyplývá z jeho souřadnice Y resp. Z.
• Pokud kliknete na nějaký bod v okně půdorysu, pak se jeho souřadnice Z nepřevezme.
  Pomocí Funkce suma a Delta bod můžete zadat souřadnici Z pro tento bod.
