3D pravoúhlá plocha, libovolná

Funkce 3D plocha

Jak vytvořit libovolně umístěnou 3D pravoúhlou plochu

1. Klikněte na 3D plocha (vyvolání).


   Vyvolejte 3D-plochu jedním z následujících způsobů

   • Lišta menu: Vytvořit Rozšiřující moduly 3D modelování

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

   • Konfigurace: Design plovoucí panel nástrojů 3D základní elementy
2. V dialogovém panelu nástrojů 3D plocha klikněte na 3D pravoúhlá plocha.
3. Klikněte v nastavení zadávání na Libovolné zadání podstavy.
4. Zadejte první rohový bod 3D pravoúhlé plochy.
5. Zadejte první hranu tak, že buď:
   • umístíte libovolný bod nebo
   • zadáte délku hrany a směr přes směrový bod


     Směrové body jsou potřebné vždy tehdy, když poloha elementu v prostoru není ještě jednoznačně určena.

     Aby bylo možné zadat směrový bod, postupujte následujícím způsobem:

     • Klikněte v okně pohledu nebo axonometrie pro zadání směru nad a pod elementem.
     • Klikněte na existující bod v okně zobrazení nebo v okně axonometrie. Směr pak vyplývá z jeho souřadnice Y resp. Z.
     • Pokud kliknete na nějaký bod v okně půdorysu, pak se jeho souřadnice Z nepřevezme.
       Pomocí Funkce suma a Delta bod můžete zadat souřadnici Z pro tento bod.
6. Zadejte druhou hranu tak, že buď:
   • umístíte libovolný bod nebo
   • definujte délku hrany a směr přes směrový bod

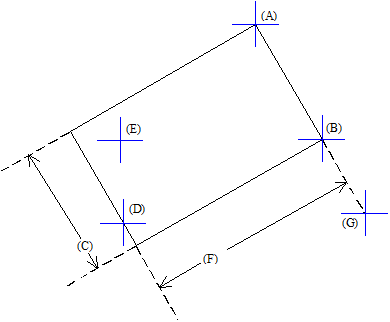

     (A) Rohový bod
     (B) 1. hrana, koncový bod
     (C) 1. hrana, délka
     (D) Bod na rovnoběžné hraně
     (E) Směrový bod
     (F) Délka 2. hrany
     (G) Směrový bod
