3D pravoúhlá plocha, rovnoosá

Funkce 3D plocha

Jak vytvořit rovnoosou 3D pravoúhlou plochu a 3D pravoúhlou plochu rovnoběžnou s půdorysem

1. Klikněte na 3D plocha (vyvolání).


   Vyvolejte 3D-plochu jedním z následujících způsobů

   • Lišta menu: Vytvořit Rozšiřující moduly 3D modelování

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

   • Konfigurace: Design plovoucí panel nástrojů 3D základní elementy
2. V dialogovém panelu nástrojů 3D plocha klikněte na 3D pravoúhlá plocha.
3. V nastavení zadávání zvolte jednu z následujících kreslicích pomůcek pro kreslení 3D pravoúhlých ploch:
   • Zadání přes diagonálu: Zde určíte velikost 3D pravoúhlé plochy prostřednictvím diagonálních bodů.
     Volitelně můžete také zadat hodnoty délky a šířky 3D pravoúhlé plochy pomocí klávesnice.
   • Zadání přes základnu: Zde definujete základnu a šířku pravoúhlé plochy.
     Poté, co jste určili koncové body základny, můžete zadat hodnotu šířky 3D pravoúhlé plochy pomocí klávesnice.
   • Zadání ze středového bodu: Zde definujete střední čáru a poloviční šířku 3D pravoúhlé plochy.
     Poté, co jste určili koncové body střední čáry, můžete zadat hodnotu poloviční šířky 3D pravoúhlé plochy pomocí klávesnice.
   • Zadání ze středového bodu: Zde definujete střed a roh 3D pravoúhlé plochy.
     Poté, co jste určili střed, můžete zadat hodnotu délky a šířky 3D pravoúhlé plochy pomocí klávesnice.

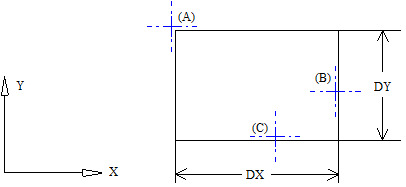

     (A) Rohový bod
     (B) Bod ve směru X
     (C) Bod ve směru Y

     Poznámka: Pokud umístíte první bod 3D pravoúhlé plochy na pracovní rovině, tak se provede vytvoření podle lokálních os této pracovní roviny.
