Parametry pro vedení řezu a zobrazení řezu

Zde nastavíte, zda se čára řezu zobrazí se symboly směru, zvolíte symbol směru a určíte jeho velikost (při zadání 0 se velikost stanoví automaticky).

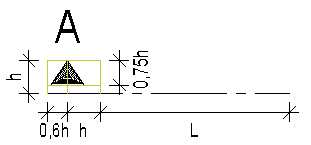

Symbol směru pohledu se vytvoří uvnitř Min-Max-Box, jehož výška odpovídá zadané velikosti a jehož šířka činí 1,6 násobek této výšky. Při zadání hodnoty 0 se jako výška Min-Max-Boxu použije výška textu popisu.

Výška jesnotlivých symbolů činí 3/4 výšky Min-Max-Boxu. Vzdálenost vrcholu symbolu od vnitřního okraje Min-Max-Boxu je s výškou identická.

L = Délka čáry

Poznámka: Délka čáry začíná až v napojení na Min-Max-Box symbolu směru pohledu.

Když je aktivováno toto zaškrtávací políčko, opatří se řezané hrany stavebních dílů hraničními čarami. Pro hraniční čáru můžete definovat Pero, Čáru, Barvu a Hladinu.

Poznámka: Protože obrysové čáry řezu se kryjí s čárami tělesa řezu, vytvoří se řezy, u kterých je aktivováno omezení řezu, automaticky bez čar tělesa řezu.
Čáry tělesa řezu můžete např. za účelem modifikace oblasti řezu zobrazit a skrýt pomocí funkcí Zobrazení řezu a Zrušení zobrazení řezu.

Zde definujete vlastnosti formátu

Pero,

Čára,

Barva a

Hladina pro různé části zobrazení řezu:
Vedení řezu a Hraniční čára

Zde můžete plochy řezu opatřit šrafováním, vzorem, fillingem ploch nebo stylovou plochou.

Pro volbu plošného elementu klikněte do příslušného pole a zvolte požadovaný typ. Pro vypnutí plošného elementu deaktivujte příslušné zaškrtávací políčko.

Zde se určují parametry textu u popisu řezu (typ, velikost písma atd.) a lze zadat označení řezu. Označení řezu se umístí v úhlu na čáře řezu.

Pomocí můžete převzít parametry z libovolného textu.
