Řada sítí

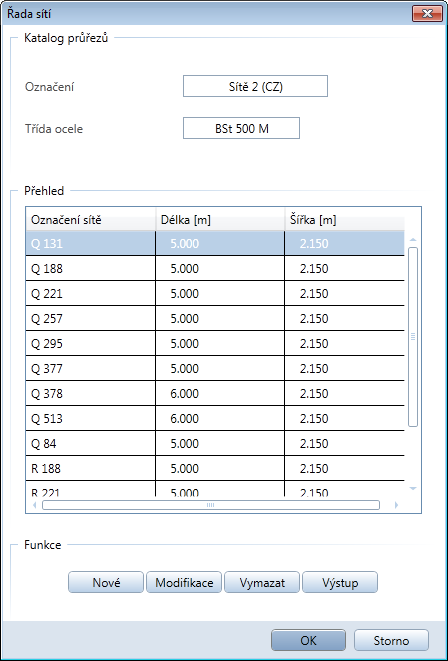

V přehledu jsou uvedeny všechny definované sítě aktivní řady ocele a sítí. Tyto sítě jsou definovány označením sítě, její délkou a šířkou. Požadovaná síť se aktivuje kliknutím.

S funkcemi, jež jsou k dispozici, lze definovat nové řady sítí, modifikovat nebo vymazat existující řady nebo vytvořit výstup přehledu řady ocelí.

Při vytváření nových sítí se stanoví typ sítě. Podle této volby jsou k dispozici různé vstupní dialogy. Na výběr jsou k dispozici následující typy sítí:

U typu sítě bez zobrazení prutu se síť označí zadáním délky a šířky. Uživatel uvede všechny údaje, jež jsou třeba ke správnému uložení a vyhodnocení sítě.
U typu sítě se standardní kombinací prutů se síť zadává pomocí formuláře. Existuje formulář pro typické sítě, atypické sítě bez okrajových prutů a atypické sítě s okrajovými pruty.
U typu sítě s libovolnou kombinací prutů se libovolně definovatelná síť zadává na kreslicí ploše. Po zadání označení sítě, délky a šířky se otevře zvláštní náhled uložení. Jednotlivé pruty se musí v rámci tohoto náhledu umisťovat za pomoci příslušných nástrojů. Pro kontrolní účely je k dispozici funkce kótování.
