Schodiště s podestou typ I

Modul Konstrukce schodišť

Pomocí Schodiště s podestou typ I nakreslíte schodiště s podestou typu I.

Jak vytvořit schodiště s podestou typ I

1. Klikněte na Schodiště s podestou typ I (vyvolání).


   Schodiště s podestou typ I vyvolejte jedním z následujících způsobů

   • Lišta menu: Vytvořit Architektura Konstrukce schodišť

   • Paleta: Funkce oblast Vytvořit v modulu:

   Konstrukce schodišť

   • Konfigurace: Architektura plovoucí panel nástrojů Schodiště
2. Zadejte šest bodů půdorysného polygonu (první a poslední bod definují nástup schodiště).
   Využijte přitom konstrukční pomůcky v dialogovém řádku a kontextovém menu.


   Při kreslení čar a polygonů jsou v dialogovém řádku k dispozici následující kreslící pomůcky:


   Symbol	Funkce	Použití
   	Žádný symbol není stisknutý	Čáru lze nakreslit pod libovolnými úhly. Toto je standardní nastavení.
   	Zadávání v pravém úhlu	Čáru lze nakreslit pouze ortogonálně k aktuálnímu systémovému úhlu.
   	Krok úhlu	Čáru lze nakreslit pouze pod určitým úhlem.
   15.00	Úhel pro krok úhlu	Zde zadáte úhel pro úhlový krok (jen pokud bylo aktivováno ).

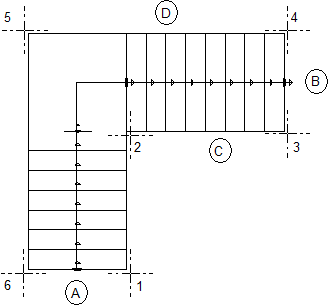

   (A) Nástup
   (B) Výstup
   (C) Vnitřní obrys
   (D) Vnitřní obrys

3. Pokud chcete znovu umístit výstupní čáru, klikněte na Vztažná hrana a zvolte vztažnou hranu pro výstupní čáru uvnitř, vně nebo uprostřed. Pokud zvolíte uvnitř nebo vně, můžete pomocí Vzdálenosti zadat vzdálenost mezi výstupní čárou a schodnicí.
4. Klikněte na Výška pro nastavení výškových kót schodiště.
5. Kliknutím na Převzít parametry můžete načíst parametry stavebních dílů stávajícího schodiště.
6. Klikněte pravým tlačítkem myši, resp. klikněte na OK pro potvrzení aktuálních parametrů.
7. Nyní definujte Geometrii schodiště (šířka stupně, výška stupně ..).

   Upozornění: U schodiště s podestou typ I můžete nastavit další parametry.

8. Klikněte na a definujte jednotlivé stavební díly schodiště.
   Zadání nastavení potvrďte tlačítkem OK.
9. Klikněte na Zavřít pro ukončení konstrukce schodiště a potvrďte dotaz pomocí Ano.

   Schodiště se uloží a konstrukce se tím ukončí.

10. Umístěte popis schodiště.
