Katalog materiálů

Knihovna materiálů představuje spojovací článek mezi geometrií stavebního dílu a zjišťováním množství. Zda a kterou knihovnu použijete, můžete zvolit libovolně, získáte tím však standardizaci projektu ve Vaší kanceláři a zjednoduší se předání do systémů AVA. Chcete-li využít předností integrovaného projektování s programem Allplan BCM, je použití odpovídající knihovny naprostou nutností.

Poznámka: Další informace o předávání výměr z programu Allplan do programu Allplan BCM, systému AVA společnosti Nemetschek obdržíte v nápovědě k Allplan BCM.

Katalog materiálů slouží pro výběr materiálů/kvality architektonických elementů.

V dialozích Vlastnosti architektonických elementů naleznete tlačítko pro přiřazení knihovny. Zde určíte, zda se má zadání materiálu provádět pomocí uživatelsky definovaných polí seznamu, které při zadávání postupně sám vyplňujete materiály, nebo zda k tomu použijete samostatně definované, resp. připravené a importované knihovny.

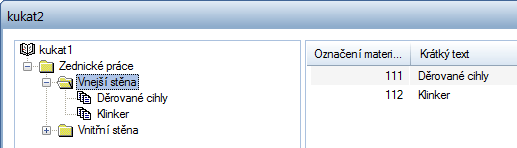

Hierarchické členění knihoven

Knihovny mohou být členěny až do hloubky 3 hladin:

Vyšší stupeň (Základní knihovna):

0012	Zednické práce

Následný stupeň hierarchie (Větev knihovny):

001	Vnitřní stěna
002	Venkovní stěna

Referenční číslo má nyní tvar:
0012001 pro vnitřní stěny a 0012002 pro obvodové stěny.

Položka knihovny:

46	Příčně děrovaná cihla
47	Kabřincová cihla

Z toho vyplývá ve větvi knihovny Venkovní stěny následující referenční číslo pro zápis příčně děrované cihly: 001200246

Vlastnosti formátu a atributy

Při zadání nebo modifikaci knihoven pomocí Knihovny můžete přes Atributy v kontextovém menu přiřadit každému zápisu do knihovny, resp.materiálu další parametry jako šrafování, tloušťku, prioritu, přiřazení řemeslníků a způsob vyúčtování. Pokud zvolíte tento materiál pro stavební prvek, pak se toto nastavení použije automaticky. Toto přiřazení lze také provádět dodatečně, resp. je možné jej modifikovat.

Přehled připravených / importovatelných katalogů

KUKAT1 až KUKAT5	"Zákaznické knihovny", které mohou být vytvořeny uživatelem.
NEM_POS	Allplan BCM Knihovna pozic ve formátu knihovny programu Allplan.
NEM_ELE	Allplan BCM Knihovna prvků ve formátu knihovny programu Allplan.
Allplan_BCM	Přímý přístup k pozicím programu Allplan BCM; není třeba žádný import. Předpoklady: Allplan BCM je na síti k dispozici Datová jednotka programu Allplan BCM má uvolněn přístup a je spojena s počítačem s programem CAD. Při prvním vyvolání knihovny musí být zadána datová cesta programu Allplan BCM allright\data.
Nevaris	Přímý přístup k pozicím programu Nevaris; není třeba žádný import. Předpoklady: Spuštěný Nevaris od verze V2.0 Jsou k dispozici záznamy registrů Nevaris

Systém knihovny	Přímý přístup k uživatelem definovanému všeobecnému systému knihovny. Příslušná DLL musí existovat a musí se zvolit v Allmenu pomocí rozhraní Připojit - všeobecný systém knihovny.

Předávání výměr lze provádět nejen mimo dokumenty, ale také mimo projekty: Tzn., že pomocí soupisek budovy lze množství druhů prací kompletního projektu předat stisknutím klávesy, aniž byste museli ručně vyvolávat jednotlivé fólie. Pomocí uživatelem definované tabulky přiřazení si rozhraní CAD-AVA vyhledává samostatně všechny potřebné údaje o množství a předá je kompletně do systému AVA.

Aktualizace výměry po provedení změn plánu je rovněž možné provést jednoduchým způsobem. Navíc můžete také knihovny sami vytvářet a editovat. Tímto způsobem lze automaticky nastavit další parametry jako šrafování, tloušťka, priorita, přiřazení druhu práce a způsobu výpočtu. Toto přiřazení lze také provádět dodatečně, resp. je možné jej modifikovat.
