Modelář výplně oken a dveří

Modul Speciální: Stěny, Otvory, Stavební díly

Pomocí Modelář výplně oken a dveří namodelujete dveřní, resp. okenní otvory zadáním parametrů obkladových prvků, tvarů ostění, roletových truhlíků, prvků překladu atd. Tyto otvory lze uložit a opět vyvolat.

Jak namodelovat otvor

1. Klikněte na Modelář výplně oken a dveří (vyvolání).


   Modelář výplně oken a dveří vyvolejte jedním z následujících způsobů

   • Lišta menu: Vytvořit Architektura Speciální: Stěny, Otvory, Stavební díly

   • Paleta: Funkce oblast Vytvořit v modulu:

   Speciální: Stěny, Otvory, Stavební díly

   • Konfigurace: Architektura plovoucí panel nástrojů Architektonické otvory
2. Pokud chcete, můžete nyní pomocí Převzít parametry převzít nastavení stávajícího otvoru.
3. Definujte transportní bod otvoru.


   Klikněte v symbolu na příslušné místo, ke kterému chcete nastavit bod umístění.

   K dispozici máte následující možnosti:







   U otvorů (např. u dveří a oken) máte k dispozici jen následující možnosti:

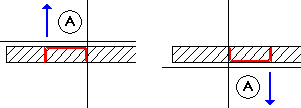

   Otvor je zavěšen jako náhled na nitkovém kříži. Zobrazí se směr otvoru (zvláště je třeba dbát u otvorů ve vícevrstvých stěnách s různým přesazením každé vrstvy).



   Čára stěny, na kterou jste kliknuli = vnější strana otvoru

4. Klikněte na čáru stěny. Automaticky se Vám zobrazí hodnota k nejblíže umístěnému bodu, kterou můžete libovolně upravovat.
5. Zadejte šířku otvoru.

   Zobrazí se dialog Modelář otvorů.

6. Určete, zda chcete modelovat Okno nebo Dveře tím, že kliknete na příslušné pole možností. Poté klikněte na Převzít element.

   Tím seodpojí funkce pro definici stavebních dílů.

   Upozornění: Pokud kliknete přímo na symbol Okno, resp. Dveře, zobrazí se vždy príslušný dialog Vlastnosti a Vy můžete změnit parametry otvoru.

7. Klikněte nejdříve na symbol stavebního dílu, který se má použít pro otvor.

   Můžete zvolit následující funkce:

   • Zaslepení
   • Ostění
   • Roletový truhlík
   • Překlad
8. Zobrazí se vždy vhodný dialog Vlastnosti. Zde zadejte parametry zvoleného stavebního dílu a potvrďte pomocí OK.

   Upozornění: Pokud jsou již stavební díly definovány, můžete v grafice v dialogu Modelář otvorů kliknout pravým tlačítkem myši v půdorysu a ve všech pohledech na stavební díl, který chcete změnit. Zobrazí se vždy vhodný dialog Vlastnosti s aktuálními nastaveními a Vy můžete změnit parametry.

   Tip: Když kliknete pravým tlačítkem myši na objekt, můžete tento pomocí kontextové nabídky vymazat, vyměnit nebo dodatečně změnit Vztažný bod.

   Tip: Zvolte vhodný pohled nebo izometrii, pokud chcete kliknout např. na překlad nebo roletový truhlík.

9. V případě potřeby klikněte do grafiky pro určení, ve které vrstvě a na které straně otvoru se má stavební díl vytvořit. Aktuální vrstva se orámuje aktivační barvou.
10. V dialogu Modelář otvorů máte během zadávání následující možnosti:
    • Pomocí Krok zpět a Krok vpřed můžete převzetí zrušit, resp. opakovat.
    • V grafice je reálně zobrazena stěna s otvorem hrubé stavby. Zobrazí se každý převzatý krok.

      Zobrazení grafiky můžete ovlivnit následujícím způsobem:

    • Pomocí Zvětšit obraz a Zmenšit obraz můžete výřez grafiky postupně zmenšovat a zvětšovat.
    • Kliknutím na příslušný symbol si můžete nechat zobrazit otvor v Půdorysu, v Pohledech a v Projekcích.
    • Kliknutím na přepnete v oblasti grafiky na animaci. Zobrazení animace se ukončí kliknutím na Půdorys, resp. na libovolný symbol pohledu nebo projekce.
11. Pokud jste definovali parametry příslušného stavebního dílu, klikněte na Převzít prvek pro převzetí stavebního dílu a nastavení otvoru.
12. Klikněte postupně za sebou na symboly dalších stavebních dílů, ze kterých se má otvor modelovat, a opakujte kroky 7 až 11.

    Poznámka: Pro každou vrstvu můžete vytvořit vždy jen jedno zaslepení, roletový truhlík, resp. překlad. Ostění lze vytvořit u každé strany vrstvy (tedy dvě pro každou vrstvu).

13. Je-li modelování otvoru dokončeno, potvrďte dialog Modelář otvorů pomocí OK.

    Zobrazí se dialog Uložit.

14. Zadejte označení a cestu namodelovaného otvoru a potvrďte pomocí OK.

    Tím je otvor uložen jako oblíbený a současně osazen do stěny.

    Upozornění: Modelované otvory, uložené jako standard, můžete opět načíst pomocí Otevřít soubor oblíbených položek do dialogu Modelář otvorů a v případě potřeby je změnit.

    Poznámka: Pokud stornujete dialog Uložit pomocí Storno, namodelovaný otvor se sice osadí do stěny, ale neuloží se.

    Poznámka: Dveřní a okenní otvory se ukládají v samostatných složkách.

Upozornění: Předpokladem pro zjišťování množství podle VOB je, aby otvory ležely uvnitř stavebních dílů.
