Dokončit plán rekonstrukce

Nyní se vytvářejí objekty demolice, stávajícího stavu a nového stavu, potřebné pro plán rekonstrukce. Pro dokončení plánu rekonstrukce nyní se známými funkcemi programu Allplan ještě vytvořte odpovídající kóty a popisy a založte rozložení plánu.

Poznámka: Pokud jsou při vypnutém zobrazení hladiny zobrazeny hrany stěn s mezerami, aktivujte v Nastavení - strana Stavební prvky a architektura - oblast Ostatní - tlačítko Speciální nastavení Bez působení stavebních dílů na vypnutých hladinách s prvky na viditelných hladinách.

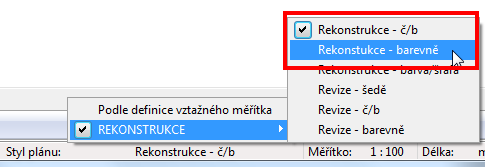

Pro zobrazení plánu rekonstrukce jsou standardně k dispozici dva typy výkresů:

• Typ výkresu plán přestavby černobílý lze použít jako podklad pro podrobné plánování, protože zde lze provádět odkazy na materiály pro novou stavbu, v případě potřeby (tzn. při použití odpovídajících typů stěn a sloupů) také pro demolici a stávající stav pomocí odpovídajícího šrafování.
• Typ výkresu Plán rekonstrukce barevně je díky šedo-žluto-červenému zobrazení stávajícího stavu, demolice a nového stavu a z hlediska podrobností vhodnější spíše k průzkumu stavby.



Poznámka: Pokud pracujete se sadou Allplan 2014 IBD Umbau , použijte odpovídající Oblíbené položky zobrazení IBD.
