Prostřednictvím funkce pravítka můžete pomocí klávesy CTRL+levého tlačítka myši ortogonálně vyrovnat bod vůči stávajícím bodům. Pokud systém najde bod uvnitř poloměru zachytávání, zarovná se umístěný bod přesně vůči nejblíže umístěnému bodu v poloměru zachytávání.
Vyrovnání se řídí podle nastaveného systémového úhlu.
Jestliže jsou aktivované v
nastavení zachytávání bodu v oblasti Znázornění zachycení bodu Symboly funkce pravítka, označí program ortogonální zarovnané body předtím, než se stiskne nějaké tlačítko a vytvoří dočasné pomocné čáry k těmto bodům. To umožní lepší vizuální kontrolu při použití funkce pravítka.
Tip: Konstruování pomocí funkce pravítka je vhodné především u výkresů, u kterých je k dispozici jen málo konstrukčních prvků. Jestliže se během dalšího konstruování zvětší počet konstrukčních prvků, bude zarovnávání vůči správnému bodu stále obtížnější.

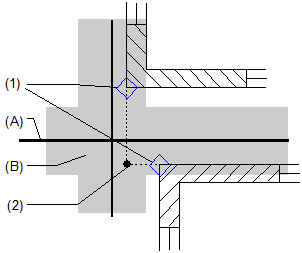

(A) Nitkový kříž
(B) Poloměr zachycení
(1) Označení funkce pravítka
(2) Zachycený bod
Co si přejete udělat?
Zapnout označení funkce pravítka
Nastavit velikost zachycení bodu
Aktivovat fólie (aktivní a/nebo pasivní) k vyhledání bodu
