Funkce Nastavení Fotografický výpočet Funkce Nastavení Fotografický výpočet
Co zobrazit

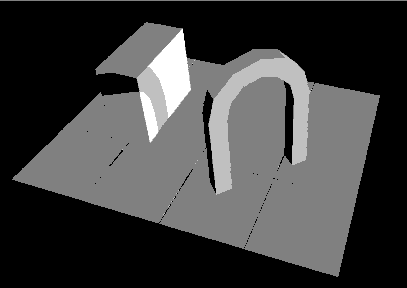

Filling ploch
Pokud se mají vypočítat fillingy ploch, aktivujte toto nastavení.

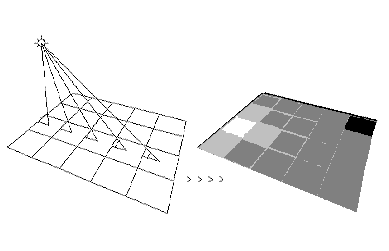

Systém vyplňuje plochy v závislosti na směru světla a barvách každé z hran tělesa.
Základní barva vypočítaných barevných odstínů je založena na barvě pera 3D elementu. Směr osvětlení určuje jednotlivé odstíny základních barev. Čím větší je úhel dopadu mezi zdrojem světla a plochou, tím světlejší je barva. To rovněž znamená, že větší výška bodového světla způsobuje, že vertikální plochy se zdají tmavší.
Tip: Pomocí funkce
Nastavení barvy povrchu (vyvolání) přiřadíte každé barvě pera jinou barvu povrchu.
Tip: Pokud pro výpočet aktivujete jen fillingy ploch, můžete velmi rychle zkontrolovat soulad barev.
Hrany
Aktivujte tuto volbu, pokud chcete vytvořit fólii s čarami.
Výsledky se mohou významně lišit v závislosti na tom, které další parametry jsou nastaveny.
1: Hrany a skryté hrany zapnuty
2: Hrany zapnuty
3: Hrany a skryté hrany a plochy a skryté hrany zapnuty
4: Hrany a skryté plochy pozadí zapnuty
Upozornění: Při vytváření fólií s čarami leží z technických důvodů často přes sebe více čar.
Pomocí funkce
Sjednotit překrývající se čáry můžete tento jev odstranit.
Skryté hrany
Chcete-li aby hrany skryté za jinými prvky byly na konečném obrázku vidět, aktivujte možnost Skryté hrany.
Pevná barva pro zobrazení hran
Aktivujte tuto volbu, pokud mají být hrany v čárové fólii nakresleny jednou určitou barvou, a vyberte barvu.
Typ čáry pro skryté hrany
Zde stanovte typ čáry pro skryté hrany. Tato možnost je k dispozici pouze tehdy, jsou-li aktivní Skryté hrany.
Jak zobrazit
Skryté hrany
Je-li aktivována tato volba, jsou veškeré části ploch nebo čar skrytých jinými objekty vyloučeny z výpočtu. Tím se zabrání překrývání ploch.
Stíny
Zvolte tuto možnost, když mají být ve výsledku zobrazeny stíny.
Vytvořený stíny se uloží na fólii s fillingy ploch a na fólii s hranami. Tyto fólie mohou být dále upravovány jako jiné konstrukční prvky.
Pomocí funkce
Převod stínů na šrafování můžete převést vypočtené stíny na šrafování.
Skryté plochy
S tímto nastavením nebudou vypočítány viditelné plochy tělesa a tím tedy ani jejich hrany nebo hrany bednění.
U čárových fólií s nastavením Skryté hrany by mělo být také aktivované nastavení Skryté hrany, protože jinak nebudou skryté hrany vypočítány. Ve většině případů lze nastavení z důvodů předvádění deaktivovat, např. pokud jsou vypočítávány pouze fillingy ploch a stíny (viz také obrázek u Hran).
Zpět
Zde můžete vrátit nastavení v dialogu Parametry zobrazení zpět na standardní nastavení (Filling ploch, Hidden a Stín).
Tip: Mnoho možných nastavení ponechává prostor pro experimentování.
Zde několik osvědčených kombinací:
