Nastavit volné zdroje světla

Funkce Nastavení světel

Zde definujete polohu, cíl světla a druh světla z libovolného počtu volných zdrojů světla. Volná světla lze jednotlivě zapínat, popř. vypínat (při osazování, popř. modifikaci), kromě toho můžete všechna volná světla vypnout a zapnout najednou. Takto získáte přehled o počtu zapnutých a vypnutých světel a můžete určit barvu a tloušťku čáry pro symboly světla.

Jak nastavit volné zdroje světla

1. Klikněte na Nastavení světel (vyvolání).


   Vyvolejte funkci Nastavení světel jedním z následujících způsobů:

   • Lišta menu: Změnit Prezentace Animace

   • Paleta: Funkce oblast Změnit v modulu:

   Animace

   • Konfigurace: Design plovoucí panel nástrojů Nastavení animace
2. V dialogu Nastavení světel, na kartě Zdroje světla 2, oblast Volné zdroje světla klikněte na Osadit.

   Další parametry v dialogu nastavení světel

3. V Dynamickém panelu klikněte event. na Vložit světlo.

   Náhled světla visí na nitkovém kříži.

4. Nastavte světla v půdorysu nebo izometrii.

   Zobrazí se dialog Informace o světle.

   Tip: Pozor na výško světelného zdroje (osa Z).

5. V dialogu Informace o světle určete nyní Typ světla:
   • Bodové světlo


     Bodové světlo se šíří od zdroje světla rovnoměrně všemi směry.

     S klesajícím úhlem dopadu tmavne. Čím tmavší je barva světla, tím tmavší bude světlo.

   • Lampa nebo


     U lampy se jedná o směrový zdroj světla. Světlo svítí ve směru od zdroje k cíli.

     Kolem cíle světla se vytváří - podle úhlu dopadu - buď kruh světla nebo elipsa. Intenzita klesá od středu (100%) k okraji (0%).

     S klesajícím úhlem dopadu tmavne. Čím tmavší je barva světla, tím tmavší bude světlo.

     Úhel lze nastavit v rozmezí 1 až 179 stupňů.

   • Reflektor


     Kuželové světlo dopadá od zdroje k cíli v ostře ohraničené oblasti. Kolem cíle světla se vytváří - podle úhlu dopadu - buď kruh světla nebo elipsa. Uvnitř světelného kruhu je intenzita světla stejná.

     S klesajícím úhlem dopadu tmavne. Čím tmavší je barva světla, tím tmavší bude světlo.

     Úhel lze nastavit v rozmezí 1 až 179 stupňů.

6. Nastavte cíl světla následovně:
   • Zadejte v dialogu Informace o světle, oblast Cíl světla souřadnice.
   • Klikněte na , a klikněte v půdorysu nebo isometrii na cíl světla.
7. V dialogu Informace o světle definujte Status světla:
   • Zapněte volné zdroje světla.
   • Určete, zda mají volná světla vrhat Stíny.
   • Klikněte na tlačítko barvy pro určení barvy volného zdroje světla prostřednictvím Výběr barvy - RGB.

     Tip: Když je animační okno otevřeno, pak můžete pomocí tlačítka Použít zkontrolovat účinky Vašich nastavení v animačním okně a případně nastavení změnit.

8. Zadání nastavení zdroje světla potvrďte tlačítkem OK.

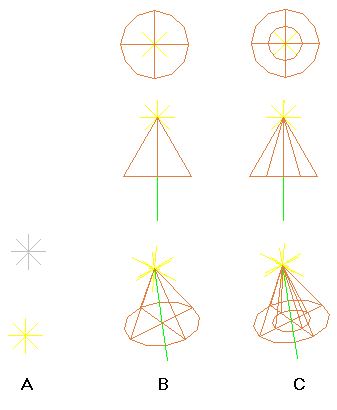

   Zdroje světla jsou zobrazeny odpovídajícím symbolem:



   Bodové světlo, stejně zobrazeno v půdorysu, náhledu a 3D zobrazení,
   vypnuto a zapnuto
   B Kuželové světlo, úhel cca 60 stupňů (rovnoměrné rozložení světla),
   v půdorysu, pohledu a 3D zobrazení, zapnuto
   C Reflektor, úhel cca. 60 stupňů (uvnitř světlejší než vně)
   v půdorysu, pohledu a 3D zobrazení, zapnuto

9. Opakujte kroky 2 až 8 pro osazení dalších světel.
10. Nyní máte možnost modifikovat nastavení světel a provést jemné doladění.
    V nastavení zadávání máte k dispozici následující funkce:
    • Vložit světlo pro osazení dalších světel.
    • Posunout světlo pro posunutí světel.
    • Otočit světlo k nastavení směru světla. Osa otáčení je kolmicí v místě vztažného bodu.
      Poznámka: Můžete otáčet Spotovým osvětlením a Reflektory, které nesvítí kolmo dolů.
    • Vymazat světlo pro vymazání světel.
    • Vlastnosti pro zobrazení a změnu souřadnic zdroje a cíle světla a druhu a stavu světla.
    • Modifikace velikosti značky světla pro změnu velikosti zobrazení světel.
11. Ukončete funkci pomocí klávesy ESC.
12. Ukončete zadání pomocí klávesy ESC.

    Opět se zobrazí dialog Nastavení světel.

    Tip: Když je animační okno otevřeno, pak můžete pomocí tlačítka Použít zkontrolovat účinky všech nastavení světel v animačním okně a případně nastavení změnit.

13. Potvrďte nastavení světel pomocí OK.
