Dělení kruhu, polygonizace

Dělení kruhu

Hodnota polygonizace se interpretuje jako dělení kruhu. Pomocí hodnoty Dělení kruhudefinujete, s jakým dělením se znázorní elementy křivky. Například hodnota 120 znamená u kruhu, že se plný kruh znázorní jako plocha, která je na fiktivním 120-úhelníku. Čím větší přesnosti se má dosáhnout nebo čím větší je poloměr, tím vyšší by mělo být dělení kružnice. Přípustná zadání se pohybují v rozmezí od 8 do 360.

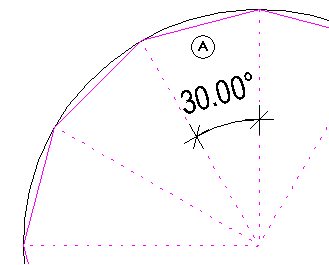

(A) Dělení kruhu =12; to představuje úhel = 30°

Polygonizace

Hodnota polygonizace se interpretuje jako polygonizace. Pomocí hodnoty Polygonizace definujete maximální polygonizaci sečny k oblouku (v mm). Příslušná křivka se pak převede na polygony tak, aby byla maximální vzdálenost ohybu polygonu ke křivce menší nebo rovna zadané hodnotě. Výsledek je přesnější než při dělení kruhu.

(B) Polygonizace (38 mm nebo menší)
