Poloha

Polohu textu kóty určete kliknutím na přepínač.
Možnosti se liší podle toho, zda jste zvolili typ kóty Délková kóta a nebo Výšková kóta.

Délková kóta

U délkové kóty můžete stanovit jasná pravidla, která definují polohu textu kóty. V závislosti na zvoleném pravidlu jsou možné pouze určité polohy.

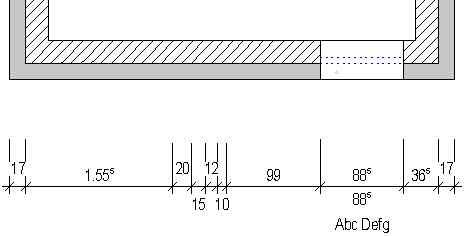

Pravidlo: Allplan

Poloha číselné hodnoty kóty je libovolně volitelná. V závislosti na prostoru mezi hraničními symboly se popisy kót umísťují v následujícím pořadí:
Ve zvolené poloze popisu kóty – nad kótovací čárou – pod kótovací čárou.

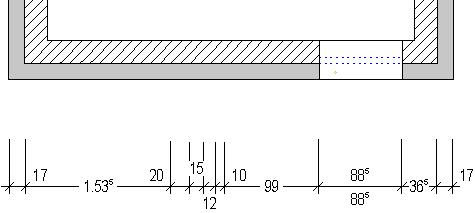

Pravidlo: Allplan -x-

Poloha číselné hodnoty kóty je pevně stanovena na střed mezi hraničními symboly na kótovací čáře. V závislosti na prostoru mezi hraničními symboly se popisy kót umísťují v následujícím pořadí:
Na kótovací čáře – vlevo od měřeného úseku – vpravo od měřeného úseku – nad kótovací čárou – pod kótovací čárou.

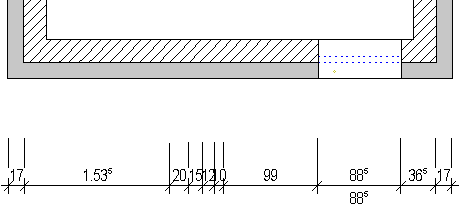

Pravidlo: Vyp

Poloha číselné hodnoty kóty je libovolně volitelná.
Popis kóty se vykreslí přesně na stanoveném místě, neprovádí se žádné přizpůsobení.

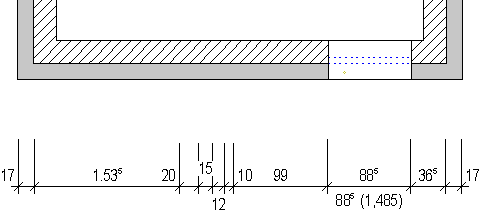

Pravidlo: CZ/SK

Poloha číselné hodnoty kóty je pevně stanovena na střed mezi hraničními symboly nad kótovací čárou.
V závislosti na prostoru mezi hraničními symboly se popisy kót umísťují v následujícím pořadí:
Ve stanovené poloze popisu kóty – vlevo od měřeného úseku – vpravo od měřeného úseku – nad kótovací čárou – pod kótovací čárou.
Výška otvoru se umísťuje pod kótovací čáru, výška parapetu otvoru (= doplňkový text) se umísťuje do závorek a zapisuje vpravo vedle výšky otvoru.

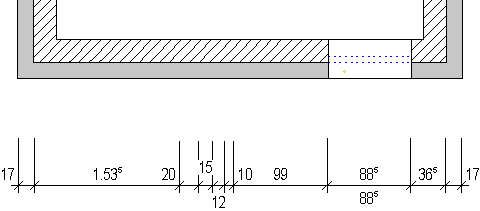

Pravidlo: Švýcarsko 1

Poloha číselné hodnoty kóty je pevně stanovena na střed mezi hraničními symboly nad kótovací čárou.
V závislosti na prostoru mezi hraničními symboly se popisy kót umísťují v následujícím pořadí:
Ve stanovené poloze popisu kóty – vlevo od měřeného úseku – vpravo od měřeného úseku – nad kótovací čárou – pod kótovací čárou.

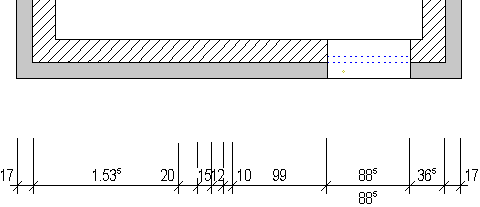

Pravidlo: Švýcarsko 2

Poloha číselné hodnoty kóty je pevně stanovena na střed mezi hraničními symboly nad kótovací čárou.
V závislosti na prostoru mezi hraničními symboly se popisy kót umísťují v následujícím pořadí:
Ve stanovené poloze popisu kóty – vlevo od měřeného úseku – vpravo od měřeného úseku.

Srovnání pravidel pro kóty

Výšková kóta
