Beispiel 1: Attribut Fußbodenheizung ändern

Im folgenden Beispiel ändern Sie bei Bodenbelägen den Wert beim Attribut Fußbodenheizung.

So ändern Sie das Attribut Fußbodenheizung

  1. Klicken Sie auf Attributzuweisung an beliebige Elemente (Aufruf).
    Bei IBD Oberflächen können Sie dazu auch das Tastaturkürzel UMSCHALT+Ü verwenden.
  2. Klicken Sie auf Eigenschaften.
  3. Im Dialogfeld Attributzuweisung an beliebige Elemente klicken Sie auf Favoritendatei öffnen.

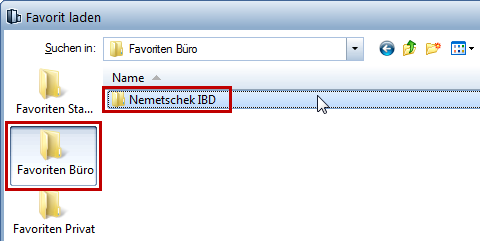

  4. Unter Favoriten Büro wählen Sie den Ordner Nemetschek IBD.

    IBD_Bsp1_001

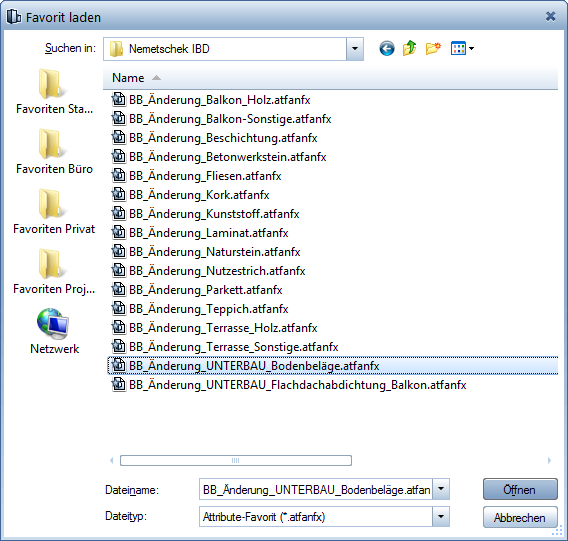

  5. Wählen Sie den Favorit BB_Änderung_UNTERBAU_Bodenbeläge.

  6. In der folgenden Meldung wählen Sie Attribute komplett neu, und bestätigen Sie mit OK.

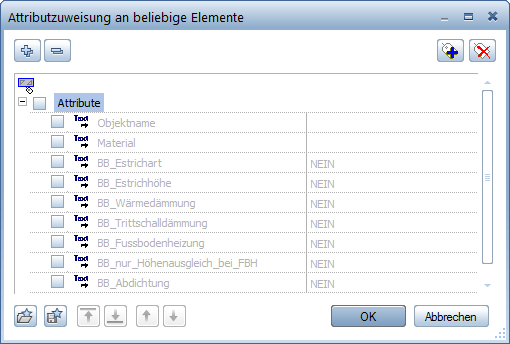

    Nun werden die gewählten Attribute eingelesen, hier die allgemeinen Attribute für Bodenbeläge.

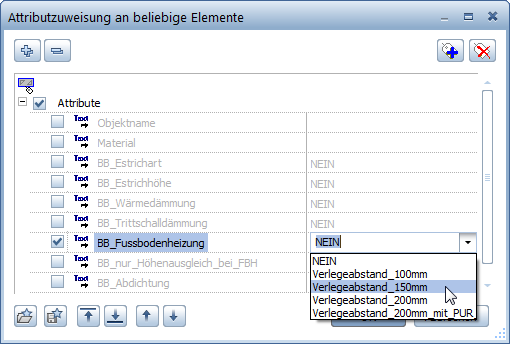

  7. Aktivieren Sie den Haken bei BB_Fussbodenheizung und wählen Sie den gewünschten Verlegeabstand in der Auswahlmaske aus, und bestätigen Sie mit OK.

  8. Klicken Sie auf Nach Architektur-Bauteilen filtern.
  9. Wählen Sie Erweitern >>.

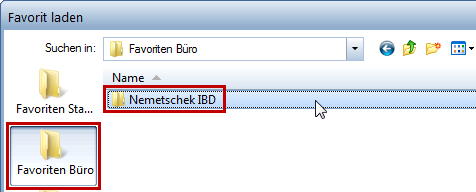

  10. Unter Favoriten Büro wählen Sie den Ordner Nemetschek IBD.

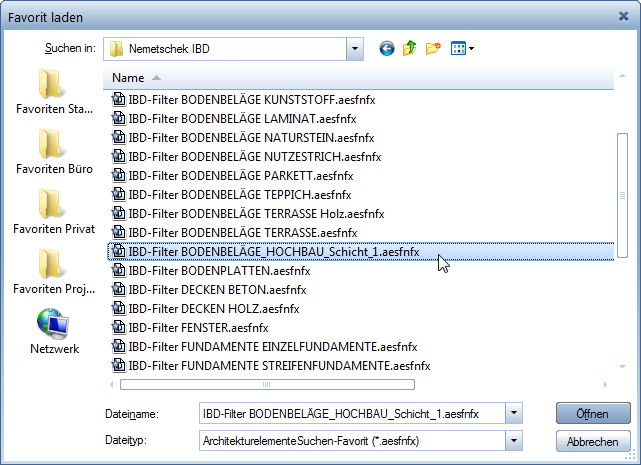

  11. Wählen Sie den Favoriten IBD-Filter BODENBELÄGE_HOCHBAU_Schicht_1.

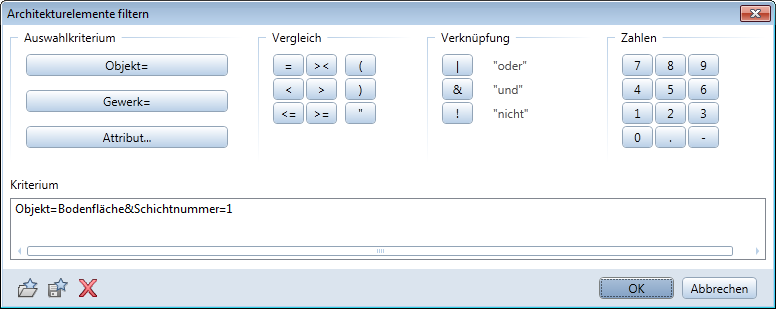

    Damit wird im Filter der nachstehende Kontext geladen:

  12. Bestätigen Sie mit OK.

    So werden die Attribute nur an die Bodenfläche in der Schicht 1 angehängt.
    Dieser Filter ist nur einmalig bei der anschließenden Auswahl aktiv und filtert nur Räume mit Bodenbelägen.

  13. Ziehen Sie einen Aktivierungsbereich über alle Räume, oder aktivieren Sie die Räume einzeln.

    Tipp: Vor dem Bestätigen mit der rechten Maustaste können Sie das Ergebnis überprüfen, denn alle gefilterten Räume werden rot markiert.

  14. Bestätigen Sie mit der rechten Maustaste, oder klicken Sie auf Anwenden.

    Bei den gewählten Räumen wird nun der gewählte Attributwert geändert, und die Fußbodenheizung wird nun bei diesen Mengen ermittelt.
