Layerverteilung

Hier legen Sie fest, wie die Daten auf Layer und/oder Teilbilder verteilt werden.

Alle Optionen deaktiviert

Beim Import: Die Layer der Importdatei werden auf das aktive Teilbild und den Layer STANDARD verteilt.

Beim Export: Alle Elemente erhalten den Layer STANDARD.

Layer

Beim Import: Die Layer der Importdatei werden auf das aktive Teilbild verteilt und erhalten unterschiedliche Layer.

Beim Export: Die Elemente erhalten den Layer entsprechend ihrem Layer in Allplan.

Dokumente

Beim Import: Die Layer der Importdatei werden auf unterschiedliche Teilbilder und den Layer STANDARD verteilt. Falls die zu importierende Datei XRefs enthält, können die Layer der XRef Datei nicht auf unterschiedliche Teilbilder verteilt werden.
Beispiel

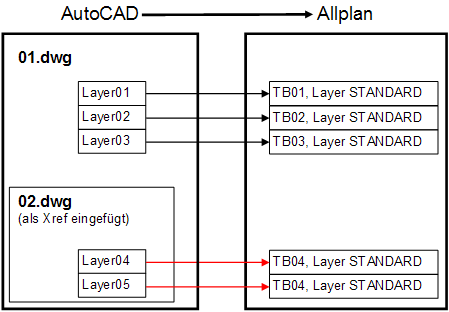

In der folgenden Grafik sehen Sie eine schematische Abbildung, wie bei der Option Dokumente die einzelnen Layer der Importdatei auf mehrere Teilbilder verteilt werden. Layer in XRef Dateien können beim Import nicht auf mehrere Teilbilder gelegt werden.

Beim Export: Die Elemente erhalten den Layer entsprechend ihrem Dokument- bzw. Teilbildnamen und der Nummer je nach der Einstellung unter Namensgebung für exportierte Layer.

Beide Optionen aktiviert

Beim Import: Die Layer der Importdatei werden auf unterschiedliche Teilbilder und auf unterschiedliche Layer verteilt. Falls die zu importierende Datei XRefs enthält, können die Layer der XRef Datei nicht auf unterschiedliche Teilbilder verteilt werden.

Beim Export: Die Elemente erhalten den Layer zusammengesetzt aus Teilbildnummer und ihrem Allplanlayer.
