3D Fläche stanzen

3D Skizzieren

Mit dieser Funktion erzeugen Sie auf einer vorhandenen Fläche eines 3D-Körpers einen weiteren 3D-Körper. Zunächst wird eine geschlossene Kontur gezeichnet. Diese wird anschließend in positiver oder negativer Richtung mit einer Höhe versehen und entsprechend mit dem 3D-Körper vereinigt oder von ihm abgezogen.

So stanzen Sie eine 3D-Fläche

1. Halten Sie die ALT-Taste gedrückt, und klicken Sie mit der linken Maustaste in die Zeichenfläche.
2. Wählen Sie den Skizziermodus 3D Fläche stanzen.
3. Skizzieren Sie die Grundfläche des neuen Körpers auf einer Fläche eines bestehenden 3D-Körpers.
4. Gehen Sie folgendermaßen vor:
   • Um eine beliebige Grundfläche zu erzeugen, halten Sie die ALT-Taste gedrückt und zeichnen Sie mit der Maus die Kontur der Fläche.
     Die Kontur wird hellgrün dargestellt.
   • Um eine achsenparallele oder kreisförmige Grundfläche zu erzeugen, halten Sie die ALT- und die STRG-Taste gedrückt und zeichnen Sie mit der Maus die Kontur der Fläche.
     Die Kontur wird dunkelblau dargestellt.

     Lassen Sie die ALT- (und STRG-) Taste los, und geben Sie die Höhe des Stanz-Körpers (lotrecht zur Grundfläche) in positiver oder negativer Richtung in der Dialogzeile oder per Mausklick ein.

     Auf der Fläche des 3D-Körpers wird ein neuer Körper erzeugt, der entsprechend der Höhe mit dem bestehenden Körper vereinigt oder von ihm abgezogen wird.

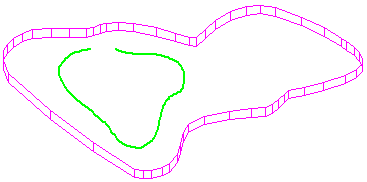

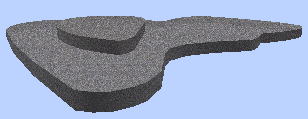

     Beispiel: 3D Fläche stanzen



     -->
